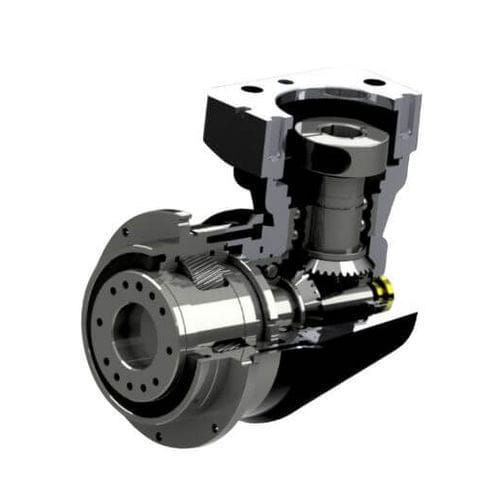

ヘリカルサーボギアボックス ADR90
直交軸中空軸200 - 500 Nm

お気に入りに追加する

商品比較に追加する

Newstart Planetary Gear Boxes Co.,Ltd.のサイトについての詳しい情報

特徴

タイプ

ヘリカル

軸方向

直交軸

軸構成

中空軸

トルク

200 - 500 Nm, 100 - 200 Nm

構造の特徴

コンパクト, フランジ取り付け

段数

一段, 多段

性能

高精度, ハイトルク, メンテナンスフリー, 静音, 高効率, 高速

応用

サーボモーター用, 機械用, コンベア用, 業務用, 機械用, 切断機用

その他の特徴

高品質, オーダーメイド, 堅牢

回転速度

2,000 rpm
(12,566.37 rad.min-1)

最大: 4,000 rpm
(25,132.74 rad.min-1)

最少: 2 rpm
(12.57 rad.min-1)

出力

800 W
(1.09 hp)

最大: 1,500 W
(2.04 hp)

最少: 250 W
(0.34 hp)

詳細

ADRシリーズは、コンパクトなフランジ出力軸を持つ遊星ギアボックスです。従来の3分の1以上の省スペースで、従来の5倍以上のねじり剛性を実現しています。また、標準化されたフランジインターフェースを採用しているため、特に取り付けが容易です。内蔵されたダボ穴により、取り付け時の安全性を高めています。フレームサイズ - 64mm、75mm、100mm、140mm、200mm、255mm、285mm 出力トルク - 42Nm-4702Nm レシオ1ステージ - 3,4,5,6,7,8,9,10 レシオ2段 - 12,15,16,20,25,28,30,35,40,45,50 レシオ3段 48,60,75,80,100,120,125,180,200,256,320,512 バックラッシュ1段目：P0<2アーク分 P1<3アーク分 P2<5アーク分バックラッシュ2段階：P0<3アーク・ミン P1<5アーク・ミン P2<7アーク・ミンバックラッシュ3段 P0<5アーク分 P1<7アーク分 P2<9アーク分

---
