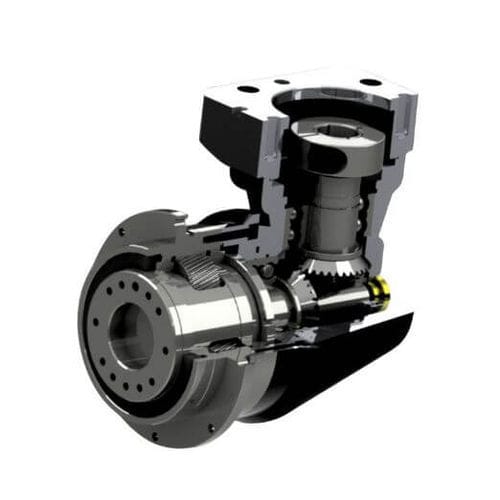

ヘリカルサーボギアボックス ADR110直交軸垂直出力軸フランジ取付形
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ヘリカル
- 軸方向
- 直交軸
- 軸構成
- 垂直出力軸
- 設置
- フランジ取付形
- 構造の特徴
- フランジ取り付け, モジュール式
- 段数
- 一段, 2段, 3段
- 性能
- 高精度, 低反発, 高硬度
- 応用
- サーボ モーター用, トランスミッション用, 業務用, 梱包機用, 医薬品用, 医療用途, テキスタイル用, 食品産業用
- その他の特徴
- IP65
- 回転速度
3,000 rpm, 6,000 rpm
(18,849.56 rad.min-1, 37,699.11 rad.min-1)- -Not Tr-
最大: 320 unit
最少: 3 unit
- 重量
最大: 13 kg
(28.66 lb)最少: 8.5 kg
(18.74 lb)
詳細
ADR シリーズは、スペース利用を最適化するために設計された直角構造ギアボックスです。コンパクトなフランジ出力で効率的なトルク伝達を実現し、設置スペースを最小限に抑えながら信頼性の高い性能を発揮します。出力プラネタリフレームに内蔵されたナットは、軸方向のクリアランスをなくし、ねじり剛性と大スパンベアリング配置による耐荷重性を向上させています。高品位20CrMnTi合金鋼から作られた真の焼き入れヘリカルギアは、3Dシミュレーション設計によりノイズを低減し、長寿命を保証します。ADRシリーズは、頻繁なスタート・ストップ操作や多様な空間的制約のある精密用途に最適で、多用途かつ効率的なソリューションを提供します。
特徴
フレームサイズ47mm～255mm
2560N.mまでの標準トルク容量
任意のマウント位置
フランジシャフト出力
円すいころ軸受は7500Nまでのアキシアル荷重に対応
---
