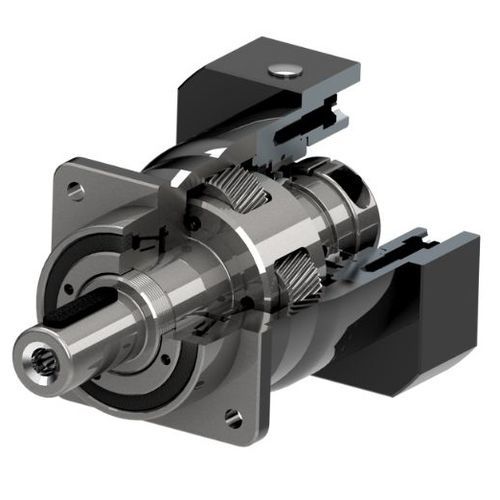

ヘリカル歯車減速機 AF100

同軸中実軸20 - 50 Nm

オーバーオール AFシリーズの高精度プラネタリギアボックスは、出力プラネタリフレームに一体型ナット設計を採用し、アキシャルクリアランスをゼロにしました。頑丈なテーパーローラーベアリングを組み込んだ堅牢な構造は、卓越したねじり剛性、優れたラジアル荷重とアキシャル荷重を保証します。20CrMnTi合金鋼製の一体型ギアリング設計と真の焼き入れヘリカルギアにより、ギアボックスは高い強度、剛性、耐摩耗性を誇ります。3Dシミュレーション設計により、ギヤの噛み合い音を最小限に抑え、寿命を延ばしました。AFシリーズは、頻繁な始動停止や変動荷重が要求される用途を中心に、ハイパフォーマンスなシーンで活躍します。 特徴 60mmから180mmまでのフレームサイズ あらゆるサーボモータやステッピングモータに対応するモジュール設計 3アーク分までの低バックラッシ 1560N.mまでの標準トルク容量 3:1から320:1までの標準レシオの利用可能性 円すいころ軸受は、最大27000Nのアキシアル荷重を受けることが可能 用途 CNC/CNCルーターアプリケーション 産業オートメーション用途 医療産業用途 包装業界アプリケーション 娯楽機器アプリケーション 食品産業 インテリジェント輸送 新エネルギー 製薬産業 繊維産業
