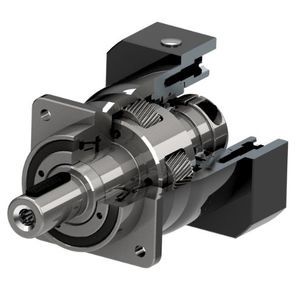

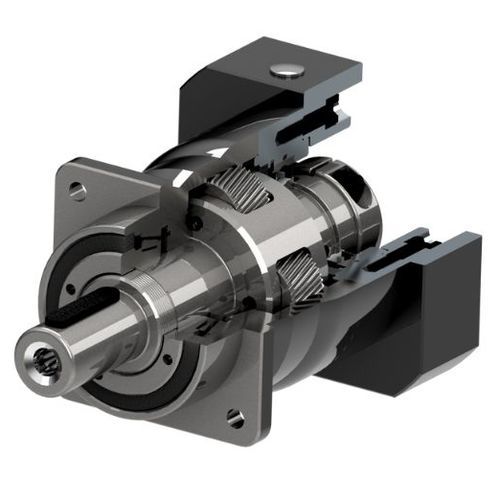

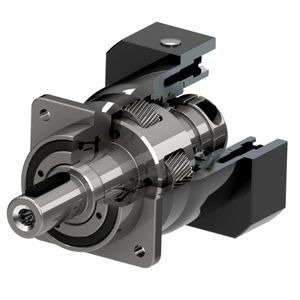

ヘリカル歯車減速機 AF140

同軸中実軸200 - 500 Nm

私たちのAFシリーズは、シンプルでパワフルです。中間フランジを必要とせず、お客様の設備に直接接続することができます。出力部には大型の深溝玉軸受を採用し、大きなアキシアル荷重やラジアル荷重を吸収することができます。その際、熱の発生はほとんどないので、複雑な生産サイクルでも信頼性の高い動作が保証されます。 高速回転時の低発熱性 出力軸受の最適化 モーターの取り付けが容易な正方形の出力フランジ 多軸システムで最高の動特性を実現 あらゆる取り付け位置に対応 高精度ヘリカルギア 低バックラッシュ、低ノイズ フレームサイズ - 60mm, 75mm, 100mm, 140mm, 180mm 出力トルク - 42Nm-1568Nm レシオ1段 - 3,4,5,6,7,8,9,10 レシオ2段 - 12,15,16,20,25,28,30,35,40,45,50 レシオ3段 48,60,75,80,100,120,125,180,200,256,320,512 バックラッシュ1段目：P0<2アーク分 P1<3アーク分 P2<5アーク分 バックラッシュ2ステージ：P0<3 arc-min P1<5 arc-min P2<7 arc-min バックラッシュ3ステージ：P0<5 arc-min P1<7 arc-min P2<9 arc-min
