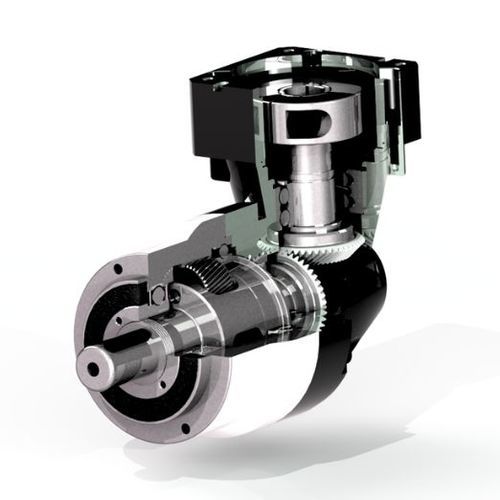

直交軸サーボギアボックス AER90スパイラルベベルギアヘリカル中実軸
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- スパイラルベベルギア, ヘリカル
- 軸方向
- 直交軸
- 軸構成
- 中実軸, 垂直出力軸
- トルク
- 100 - 200 Nm, 200 - 500 Nm
- 構造の特徴
- コンパクト, モジュール式, フランジ取り付け, 超小型
- 段数
- 一段, 多段
- 性能
- 精密, 低反発, 高性能, メンテナンスフリー, ハイトルク, 高硬度, 静音, 高効率, 高速, 高荷重用
- 応用
- マリン用, サーボ モーター用, 軸, トランスミッション用, 機械用, 食品用機械用, 農業機械用, 梱包機用, 印刷機用, 医薬品用, 業務用, コンベア用, 車両用, 小歯車と平板歯車の駆動用, ステッピング モーター用, 自動装置用, ロボット工学用, 産業用, 工作機械用, 切断機用
- その他の特徴
- 複合機, IP65, 高品質, 堅牢, オーダーメイド
- バックラッシュ
最少: 0.11 °
最大: 0.21 °
- -Not Tr-
最少: 3 unit
最大: 320 unit
詳細
AERシリーズは、高精度な遊星ギアボックスと効率的なベアリング技術の理想的な組み合わせです。AERシリーズは、高速回転時に最高の性能を発揮するために特別に開発されました。また、ヘリカルティースを採用することで、均質な同期性と静かな作動音を実現しています。
静かでパワフル
高出力トルク
永久潤滑
ヘリカルギア
高精度
フレームサイズ - 50mm, 70mm, 90mm, 120mm, 155mm, 205mm, 235mm
出力トルク - 14Nm-2567Nm
レシオ1ステージ - 3,4,5,6,7,8,9,10
レシオ2段目 - 12,15,16,20,25,28,30,35,40,45,50
レシオ3段 48,60,75,80,100,120,125,180,200,256,320,512
バックラッシュ1段階：P1<7アーク分 P2<9アーク分
バックラッシュ2ステージ：P1<11アーク・ミン P2<13アーク・ミン
バックラッシュ3ステージ：P1<14 arc-min P2<16 arc-min
---
