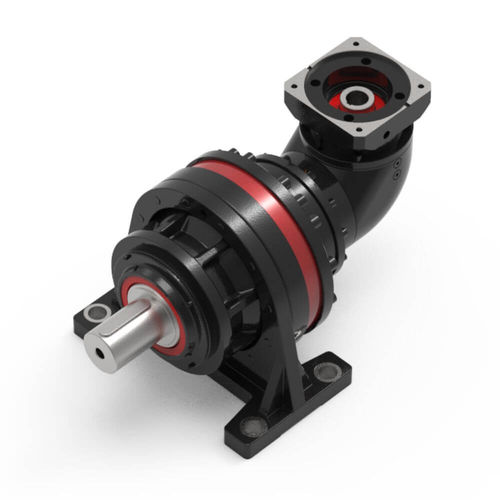

直交軸歯車減速機 HSR series中実軸中空軸両軸
お気に入りに追加する
商品比較に追加する
特徴
- 軸方向
- 直交軸
- 軸構成
- 中実軸, 中空軸, 両軸, 垂直出力軸
- トルク
- 200 - 500 Nm, 100 - 200 Nm, 500 - 1000 Nm, 50 - 100 Nm, 20 - 50 Nm, 1 - 2 kNm, 2 - 5 kNm, > 10 kNm
- 設置
- 振り子式, タング, フランジ取付形
- 構造の特徴
- コンパクト, モジュール式, フランジ取り付け, 衛生的デザイン, 超小型, 鋳造骨組み
- 段数
- 一段
- 性能
- 高効率, 精密, 高容量, 静音, 高性能, ハイトルク, メンテナンスフリー, 低反発, 高速, 高出力, 高硬度, 重荷重用
- 応用
- 器具用, トランスミッション用, 回転操作用, 押出成形機用, 遠心分離機用, クレーン用, 電気駆動, スクリュージャッキ用, 駆動, コンベア用, 自動車用, 小歯車と平板歯車の駆動用, 機械用, バケットホイール掘削機, ステッピング モーター用, バルク材用, 蒸気タービン用, マリン用, DCエンジン用, 業務用, 取扱設備用, 自動装置用, テキスタイル用, 石油製品用, マルチング用, 粉体濃縮装置用, 撹拌機用, 工具用, サーボ モーター用, コンベヤー用, バケット エレベーター用, 回路用, 金属産業用, 家具用, 昇降装置用, 紙産業用, タービン用, ドリル用, ガソリンスタンド用, 回転式オーブン用, 車軸用, 発電所用, 車両用, 炉用, 送風機用, アンテナ用, 機械用, 垂直粉砕機用, 粉砕用, テストベンチ用, 風力タービン用, 鉱山装置用, 高負荷応用用, 医療機器用, アクチュエータ用, ウィンチ, 石油化学工業用, バルブ用, 粉砕機用, ブレンダー用, 医薬品用, 化学産業用, 圧延器用, 建物用, 漁船用, エスカレーター用, 旋盤, 持ち上げ用, ロボット工学用, 産業用, 工作機械用, 梱包機用, 食品用機械用, 研削盤用, ポンプ用, 油圧ポンプ用, 自動車用途, セメント産業, 発電機用, 電動モーター用, ロータリー回転テーブル, ミキサー用, 回転割り出しシステム用, 食品産業用, プラスチック産業用, タイヤ製造, ケーブル プラー用, 建築産業用, 軸スクリュー用, クレーンおよびリフト産業用, チューブミル用, ローラープレス, 連続作動用, 射出成形機用, 厳しい環境用, 切断機用, 冷却タワー用, ローダー用, 電子機器用, 電力生産用, エアコン用, 圧延器用, スクリュー用, レーザー切断機用
- その他の特徴
- IEC B14, 縦型, ピ二オンスタンド, 堅牢, 油圧トランスミッション式, 複合機, 高温用, マルチ ターン式, 空冷式, 逆方向回転, 高品質, 複数速度, 大型サイズ, ステンレススチール製, ATEX, トルクおよび速度制御付, 流体動力操作式, 低速式, スタッドボルト用, 台座, 可逆式, シンクロメッシュ式メカニカルシフト, 開放型, オーダーメイド, 一般的, モーターアダプター付, IP65, 横型, 大型 ピニオン ギア, メカニカルトランスミッション, リニア, 手動式, 輸送用, 水冷式
- 回転速度
最大: 2,000 rpm
(12,566.37 rad.min-1)1,500 rpm
(9,424.78 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 出力
最大: 54 kW
(73.42 hp)8 kW
(10.88 hp)最少: 4 kW
(5.44 hp)- -Not Tr-
最大: 200 unit
8 unit
最少: 4 unit
詳細
全体として
HSRシリーズ産業用直角遊星ギアボックスは、革新的な3Dギア加工により、高精度、コンパクトサイズ、低バックラッシで際立っています。高トルクと衝撃に耐え、耐久性を保証します。サーボモータ、ステッピングモータ、DCモータ、油圧モータとの互換性が高く、中型から大型の高精度機械やオートメーションラインで幅広く使用されています。
特長
高出力トルク、高過負荷容量、衝撃に強い。
バックラッシュは10秒以下
標準トルク容量最大21,000N.m.
3:1から960:1までの標準比率の利用可能性。
ユーザーの利便性のための複数の取り付けオプション。
高効率、シングルステージの効率は最大97％。
長寿命設計で、スムーズに作動し、安全で信頼できます。
従来のボックス型ギアボックスに比べ、容積を40％削減しました。
グリース潤滑で生涯メンテナンスフリー。
---
