渦管を利用して片側から冷風を出すメンテナンスフリーのアジャスタブルスポットクーラーシステム

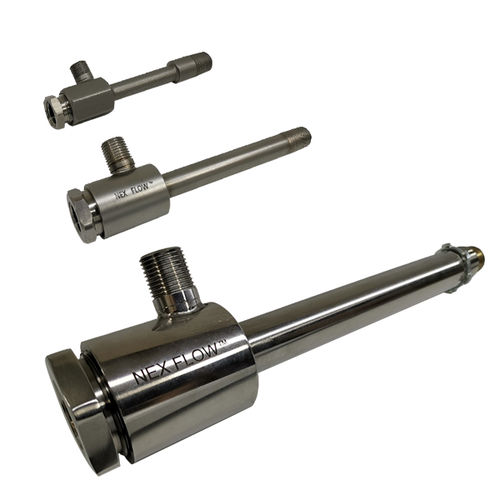

基本となるFrigid-X™ボルテックスチューブには、2、4、8SCFMを使用するミニサイズ、10、15、25、30、40SCFMを使用する最も一般的な(ミディアム)サイズ、50、75、100、150SCFMを使用するラージサイズの3つの標準サイズがあります。 大型サイズは重工業で使用されますが、10,000BTU/hr以上の冷却が可能です。 ボルテックスチューブは通常、コールドエンドからの流量と温度をコントロールするために、「ホットエンド」を調整できるようになっています。 ホットエンドからの流量が多ければ多いほど、コールドエンドからの温度は低くなります。 ここで重要なのは、冷却効果(BTU/hr)は、流量と温度降下の両方で決まるということです。 したがって、冷却効果を重視するならば、コールドエンドからの流量は60%〜80%にする必要があります。 冷たい温度が最も重要であれば、コールドエンドからの流量は50%以下にすべきである。
すべてのボルテックスチューブには、一定の流量に合わせてサイズが決められた「ジェネレーター」があります。 基本的には2種類のジェネレーターがあります。1つは冷却効果を目的としたもので、もう1つは非常に低い温度を実現するためにコールドエンドからの流量を制限するものです。 入力される圧縮空気の温度と圧力に応じて、コールドエンドの温度をマイナス40度、さらにはマイナス50度にまで下げることが可能です。
用途
電子・電気制御の冷却
機械操作や段取りの冷却
CCTVカメラの冷却
ホットメルト接着剤のセット
ハンダ付け部品の冷却
ガスサンプルの冷却
ヒートシールの冷却
環境槽の冷却
---
