データコネクター

電源組み合わせ式ソケット

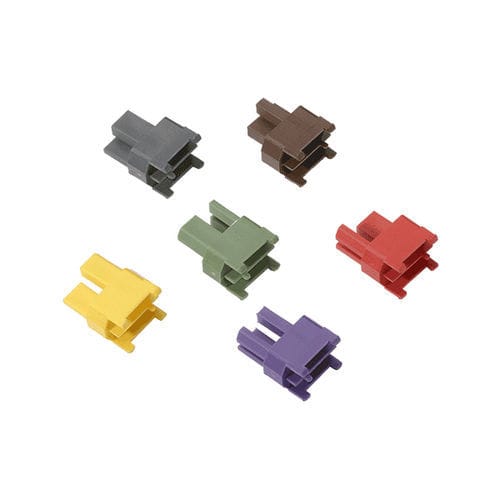

ピンヘッダ用コードキーは4本、ソケットコネクタ用コードキーは2本の脚があります。さらに、すべてのコードキーには、Aタイプモジュールの多目的センターへの正しい方向付けを確実にするための極性脚があります。コードキーの取り付けは、シンプルで安価な挿入工具で行います。 各キーには合計8つのキーイングポジションがあります。4つのキーはブロックピンで満たされ、4つのキーは相手キーのピンを受け取るために開いています。H/M 2mmコードキーは、10色のカラーバリエーションがあり、正しいキーイングを視覚的に確認することができます。コードキーを使用すると、相手コネクタのペアを区別し、間違ったスロットにカードを挿入するのを防ぐことができます。 IEC 1076-4-101に規定されるAタイプは、スナップインコードキーを受け入れる多目的センターを持っています。 また、すべてのコードキーには、Aタイプモジュールの多目的センターへの正しい方向性を確保するための極性脚があります。 コードキーの取り付けは、簡単で安価な挿入工具を使用します。 各キーには合計8つのキーイングポジションがあり、4つのキーポジションはブロッキングピンで満たされ、4つは相手キーからのピンを受け取るために開放されています。 H/M 2mmコードキーパリは、正しいキーイングアレンジを簡単に視覚的に識別できるように、10色のユニークな色が用意されています。 コードキーを使用すると、相手コネクタパリを区別して、間違ったスロットへのドーターカード挿入を防止します。
