光学式検査機器 C14

レーザー三角測量2D手動式

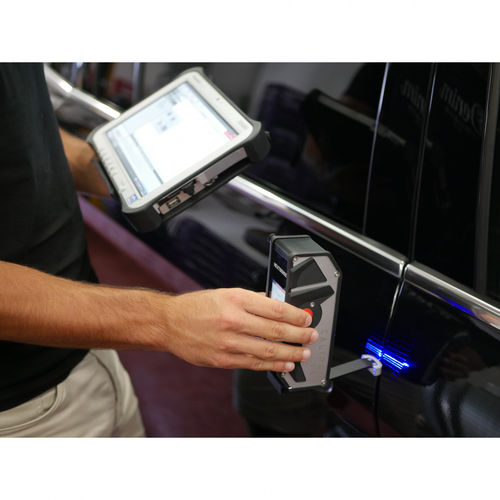

CALIPRI C14ワイヤレスハンドヘルド測定装置を使用すると、隙間、エッジ、設計ラインを高精度かつ数秒で評価できます。 測定は、特許取得済みのCalipri原理を使用して実行されます。これは、自動チルトおよびロール補正によるレーザー光セクション法のさらなる開発であり、センサのミスアライメントの可能性を排除します。 ユーザーは、個々の測定点の位置、評価戦略、公差を定義します。 測定は、センサの回転運動で行われます。 センサは、ギャップの深さまで、または折り曲げエッジの周りに完全に異なる視点から輪郭を記録します。 次に、ギャップ寸法、フラッシュ、半径が評価されます。 測定値は、タブレットPCとセンサーに表示され、信号システムを使用して事前に定義された制限値と比較されます。 その後、測定データをレポートとして印刷したり、データレコードとしてエクスポートしたり、既存のデータベースに転送したりできます。
