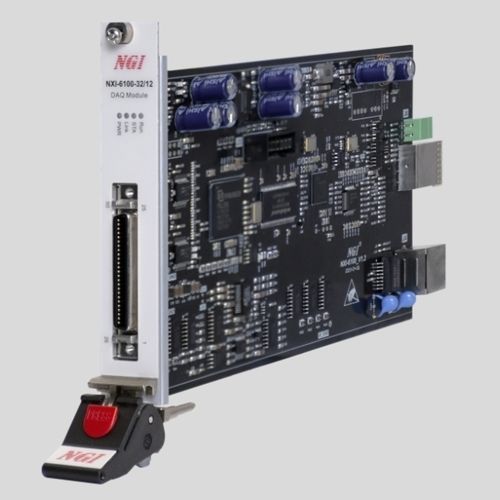

PXI取得カード NXI-6100 series

16アナログ入力アナログダイナミック信号

NXI-6100-32/12 は、12 ビット 32 チャンネル アナログ入力および 2 チャンネル アナログ出力の高速データ収集モジュールで、1.25MS/s の入力サンプル レートと 1MS/s の出力サンプル レートをサポートします。 NXI-6100-32/12 には FIFO スナバが付属しており、ユーザー定義の波形出力をサポートしています。 3C家電、産業用制御、研究・教育など、複数の分野やシナリオでの電圧信号取得、データ処理、分析に広く使用できます。 主な特徴 ●アナログ入力：±10V/±5V/±1V/±200mV ●32チャンネルのアナログ入力を16チャンネルの差動入力に可能。 ●2チャンネルアナログ出力対応 ●アナログ出力範囲：±10V ●入出力分解能：12ビット ●総入力サンプリングレート：1.25MS/s ●出力サンプリングレート1MS/s ●取得メモリ容量：16MB ●2048KBのキャッシュ容量でユーザー定義波形出力をサポート ●単一スロットを備えた単一モジュール、NXI-F1000 シャーシまたは独立した使用に適用可能 ●DC12V電源、LAN通信対応で個別制御可能 アプリケーション分野 ●電気信号の取得 ●電子制御装置の試験 ●産業用制御 ●統合試験システム
