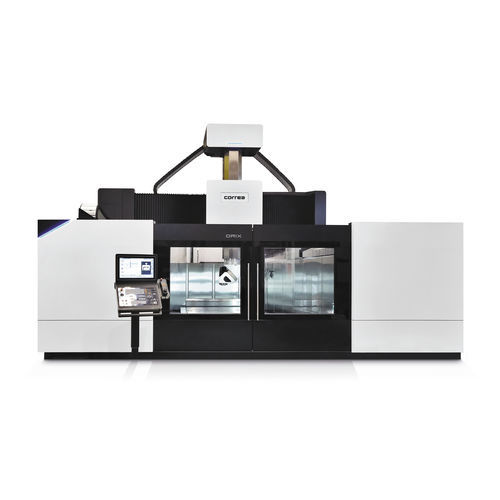

3軸フライス盤 ORIX汎用ガントリー型ロータリーテーブル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 汎用
- タイプ
- ガントリー型, ロータリーテーブル
- スピンドル
- ISO 50, HSK-100, HSK-63
- ツールステーション数
- 16ツール, 40ツール, 30ツール, 12ツールステーション, 120ツール, 8ツール
- 応用
- 金型工業用, 自動車産業用, 航空産業用, チタン用
- その他の特徴
- 精密
- X軸移動距離
最大: 24,500 mm
(964.57 in)最少: 3,500 mm
(137.8 in)- Y軸移動距離
3,250 mm, 4,250 mm, 5,250 mm
(127.95 in, 167.32 in, 206.69 in)- Z軸移動距離
1,250 mm, 1,500 mm, 2,000 mm
(49.21 in, 59.06 in, 78.74 in)- 回転速度
6,000 rpm, 12,000 rpm, 24,000 rpm
(37,699 rad.min-1, 75,398 rad.min-1, 150,796 rad.min-1)- 出力
35 kW, 52 kW
(47.59 hp, 70.7 hp)- X軸の移動速度
30 m/min
- Y軸の移動速度
30 m/min
- Z軸の移動速度
30 m/min
- 最大テーブル積載量
10,000 kg, 15,000 kg
(22,046 lb, 33,069 lb)
詳細
ORIXは、工具先端の優れたダイナミクスと幾何学的精度を維持しながら、超仕上げ加工に特化して設計された "トップガントリー "フライス盤です。
工具先端のダイナミクスと幾何学的精度を維持しながら、サーフェスの超仕上げ加工を行うために特別に設計されたフライス盤です。
標準装備
ポータブルハンドホイール
エアコン付き電気キャビネット
X、Y、Z軸のリニアガイド
作業エリアのランプ
油圧および冷却グループ
全軸リニアスケール
調整可能なノズル付き外部クーラント
内部および外部エアフロー
ガード
テレサービス
ヴィクシオン4.0
オプション装備
その他ヘッド
オートヘッドチェンジャー
測定プローブ、工具、部品
エア/クーラントクリーニングガン
セルフクリーニングフィルター
チップコンベヤ
ユーザーのニーズに合わせたさまざまなエンクロージャー（一部のモデルのみ）
スピンドル経由クーラント 17, 36, 70 bar
機械に組み込まれたゼロ点クランプシステム
---
