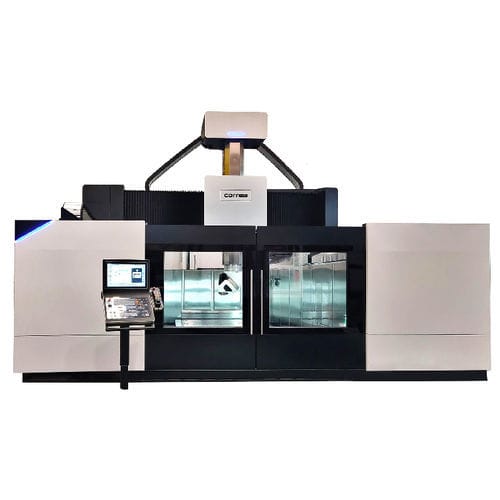

5軸フライス盤 XPIDER汎用ロータリーテーブルガントリー型
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 汎用
- タイプ
- ガントリー型, ロータリーテーブル
- 加工材料
- アルミニウム用
- スピンドル
- ISO 50, HSK-63
- ツールステーション数
- 16ツール, 40ツール, 30ツール, 12ツールステーション, 120ツール, 8ツール
- 応用
- 金型工業用, 自動車産業用, 航空産業用
- その他の特徴
- 高速, 精密
- X軸移動距離
3,500 mm
(137.8 in)- Y軸移動距離
2,000 mm, 3,000 mm
(78.74 in, 118.11 in)- Z軸移動距離
最大: 1,500 mm
(59.06 in)最少: 1,000 mm
(39.37 in)- 回転速度
6,000 rpm, 12,000 rpm, 24,000 rpm
(37,699 rad.min-1, 75,398 rad.min-1, 150,796 rad.min-1)- 出力
30 kW, 35 kW, 60 kW
(40.79 hp, 47.59 hp, 81.58 hp)- X軸の移動速度
45 m/min, 60 m/min
- Y軸の移動速度
45 m/min, 60 m/min
- Z軸の移動速度
45 m/min
詳細
XPIDERは、ユニークな構造要素と機能を組み込んだ高速「トップガントリ」マシンのコンセプトを表しています。温度安定性と高速性を兼ね備えた新世代のフライス盤です。
標準装備
ポータブルハンドホイール
エアコン付き電気キャビネット
X、Y、Z軸のリニアガイド
作業エリアのランプ
油圧および冷却グループ
全軸リニアスケール
調整可能なノズル付き外部クーラント
内部および外部エアフロー
ガード
テレサービス
ヴィクシオン4.0
オプション装備
その他ヘッド
オートヘッドチェンジャー
工具・部品測定プローブ
エア/クーラントクリーニングガン
セルフクリーニングフィルター
チップコンベア
ユーザーのニーズに合わせた様々なガード（一部機種のみ）
スピンドル経由クーラント 17, 36, 70 bar
機械に組み込まれたゼロ点クランプシステム
---
