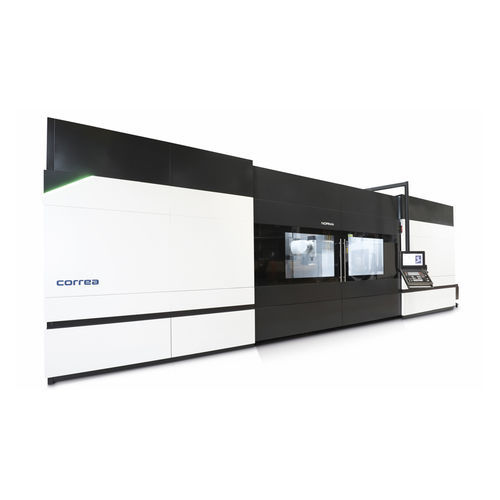

3軸フライス盤 NORMA 縦型固定型ベッドロータリーテーブル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- 固定型ベッド, ロータリーテーブル
- スピンドル
- ISO 50, HSK-100
- ツールステーション数
- 16ツール, 40ツール, 30ツール, 8ツール
- その他の特徴
- 高精度, スプレー, 自動フィーダー付き
- X軸移動距離
2,000 mm, 2,500 mm, 3,500 mm, 4,500 mm
(78.74 in, 98.43 in, 137.8 in, 177.17 in)- Y軸移動距離
1,250 mm, 1,500 mm
(49.21 in, 59.06 in)- Z軸移動距離
1,500 mm, 2,000 mm
(59.06 in, 78.74 in)- 回転速度
4,000 rpm, 6,000 rpm, 10,000 rpm
(25,133 rad.min-1, 37,699 rad.min-1, 62,832 rad.min-1)- 出力
24 kW, 30 kW, 33 kW
(32.63 hp, 40.79 hp, 44.87 hp)- X軸の移動速度
30 m/min
- Y軸の移動速度
30 m/min
- Z軸の移動速度
30 m/min
- 最大テーブル積載量
4,500 kg, 6,500 kg, 8,500 kg, 10,500 kg
(9,921 lb, 14,330 lb, 18,739 lb, 23,149 lb)- 総重量
17,800 kg, 19,000 kg, 21,200 kg, 24,000 kg
(39,242.28 lb, 41,887.83 lb, 46,738 lb, 52,910.94 lb)
詳細
NORMAは、新しいコンセプトのベッド型横型ラムマシンです。非常に頑丈
L型ラムガイドシステムと大きな断面を持つ構造要素により、非常に頑丈です。
機械式ラム垂下補正システムによる高精度。フレキシブルな機械
機械加工と仕上げ作業に適しています。
標準装備
自動ユニバーサルヘッド
数値制御ハイデンハイン
ポータブルハンドホイール
空調キャビネット
X、Y、Z軸のリニアガイド
作業エリアのランプ
ギアボックス
油圧グループ
全軸リニアスケール
ヘッドに調整可能なノズルを備えた外部クーラント
外周フェンス
ダイレクトテレサービス
ヴィクシオン4.0
オプション装備
その他ヘッド
測定プローブ、工具、部品
モーターポンプ付きエアーまたはオイルクリーニングガン
切削液タンク内の遠心フィルター
チップコンベヤ
一体型ガード
ベーシックガード
中高圧クーラント
---
