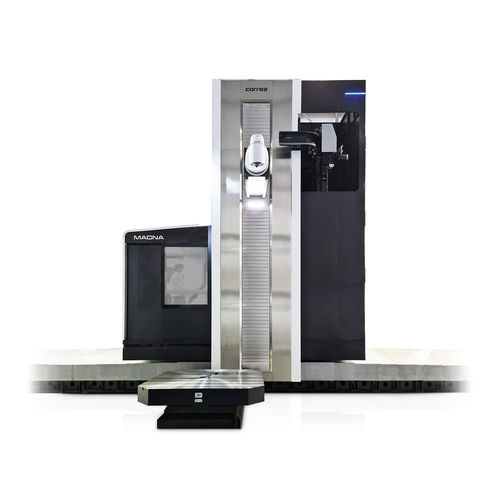

3軸フライス盤 MAGNA 汎用ロータリーテーブルトラベリングコラム
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 汎用
- タイプ
- ロータリーテーブル, トラベリングコラム
- スピンドル
- ISO 50, HSK-100
- ツールステーション数
- 16ツール, 40ツール, 30ツール, 12ツールステーション, 120ツール, 8ツール
- X軸移動距離
最大: 27,000 mm
(1,062.99 in)最少: 6,000 mm
(236.22 in)- Y軸移動距離
最大: 2,000 mm
(78.74 in)最少: 1,500 mm
(59.06 in)- Z軸移動距離
4,000 mm, 5,000 mm, 6,000 mm, 7,000 mm, 8,000 mm
(157.48 in, 196.85 in, 236.22 in, 275.59 in, 314.96 in)- 回転速度
6,000 rpm, 10,000 rpm
(37,699 rad.min-1, 62,832 rad.min-1)- 出力
42 kW, 52 kW
(57.1 hp, 70.7 hp)- X軸の移動速度
30 m/min
- Y軸の移動速度
30 m/min
- Z軸の移動速度
20 m/min, 25 m/min
- 最大テーブル積載量
10,000 kg, 15,000 kg
(22,046 lb, 33,069 lb)
詳細
MAGNAは、純粋なボックス・イン・ボックスのコンセプトを代表するもので、ラムの下降とフレームの傾きを動的に補正する2つの機械システムも組み込まれている。
ラムの下垂とフレームの傾きの両方を動的に補正する2つの機械システムも組み込まれています。
その結果、非常に大きな切り屑処理能力を発揮し、非常に高いレベルの精度を維持します。
精度を維持します。
標準装備
ポータブルハンドホイール
エアコン付き電気キャビネット
X、Y、Z軸のリニアガイド
作業エリアのランプ
油圧および冷却グループ
全軸リニアスケール
ヘッドに調整可能なノズルを備えた外部クーラント
内部および外部エアフロー
ガード
テレサービス
ヴィクシオン4.0
オプション装備
その他ヘッド
オートヘッドチェンジャー
測定プローブ、工具、部品
エア/クーラントクリーニングガン
セルフクリーニングフィルター
フロアプレート
回転テーブル
チップコンベア
ユーザーのニーズに合わせたさまざまなエンクロージャー（一部のモデルのみ）
スピンドルを通してのクーラント
---
