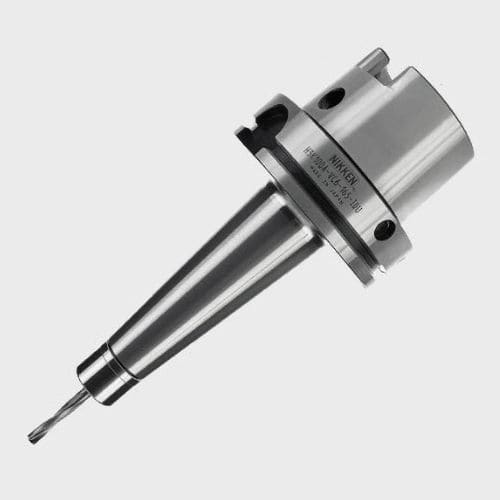

ピンチ式ツールホルダー VC series

ドリル製粉切開

NIKKENのVCホルダーは、ミーリング加工に特化したハイブリッドソリューションです。 スリムチャックとミニミニチャックという2つの既存製品の特徴や設計上の利点を取り入れ、VCホルダーとして強化したものです。 粉砕工程で経験する2つの重要な特性を考慮すると、VCホルダーの設計と建設に組み込まれた技術がより明確になります。それは、次のようなものです： 切削力や負荷の増加、速度、送り、切り込み量、プロセス、材料など。 フライス加工では、切削工具に大きな負荷がかかり、要求されることがあります。フライス加工では、ドリル加工のように工具の前面からではなく、側面から負荷がかかります。 このような条件を満たすために、NIKKEN VCホルダーは、標準的なスリムチャックと比較して、3つの主要な構造の違いを利用しています： ツールホルダーボディの肉厚アップとテーパー断面の採用（厚みと剛性アップ）。 コレットショルダー面とTiNベアリングクランプナットの接触面積を拡大(クランプ力向上)。 NIKKENミニミニチャックにも採用されている、正確なパイロット位置の直径を持つ長尺コレットを採用（最適なサイドロード能力）。
