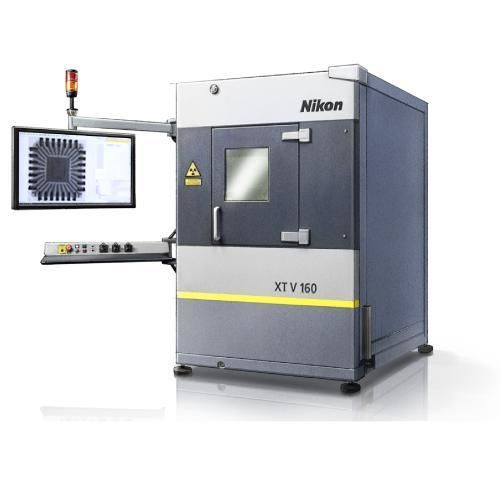

X線検査機 XT V 160

CTプリント基板エレクトロニクス産業用

PCB、BGA、ICチップなど、幅広い電子部品の非破壊検査に対応した、X線透過検査装置です。 最小スポットサイズ1μmの高分解能を実現。プリント基板内部の高精度な非破壊検査を可能にします。また、CT機能が追加でき、立体的な検査や任意の断面画像の確認にも対応します。 優れたX線源 ニコン独自開発のマイクロフォーカスX線源は、最小スポットサイズ1μmの高分解能を実現。実装基板や電子部品のクリアな透過画像を取得可能です。 PCB解析機能 BGA、ボンドワイヤ、PTH、および多層ボード上のPoPなどの複雑なパッケージの高度な測定と分析が可能であり、合格/不合格の検査とレポートが自動化されています。 斜め上からも撮像可能 最大傾斜角72°の位置までディテクタを移動させ、高倍率での撮像が可能。検査領域の内部形状をさまざまな角度から確認することができます。
