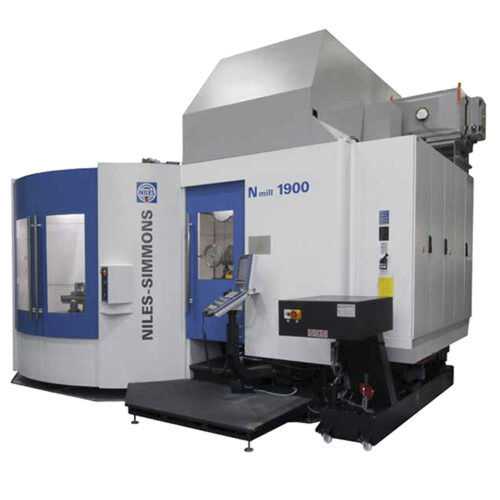

5軸マシニングセンタ NMILL 1900縦型ガントリー型HSK F63
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型
- スピンドル
- HSK F63, HSK-100
- ツールステーション数
- 120ツール
- その他の特徴
- 高精度
- X軸移動距離
1,880 mm
(74.02 in)- Y軸移動距離
1,400 mm
(55.12 in)- Z軸移動距離
720 mm, 910 mm
(28.35 in, 35.83 in)- 回転速度
10,000 rpm, 15,000 rpm, 25,000 rpm
(62,832 rad.min-1, 94,248 rad.min-1, 157,080 rad.min-1)- 出力
30 kW, 34 kW, 38 kW
(40.79 hp, 46.23 hp, 51.67 hp)- X軸の移動速度
40,000 mm/min
(26 in/s)- Y軸の移動速度
40,000 mm/min
(26 in/s)- 最大テーブル積載量
5,000 kg
(11,023 lb)
詳細
付加価値。
重い鋳鉄製のベースと目盛付き高精度ガイドシステムによる最大の堅牢性を実現するガントリー設計
軽量化された堅牢なサンドイッチ構造のフライススピンドルユニットを備えたZ軸
NCロータリテーブル、油圧クランプ機能付きダイナミックダイレクトドライブ、追加機能のためのロータリトランスミッション、オートアライメント機能付きオプションの速度範囲は250rpmまで。
HSK63とHSK100のインターフェースを備えた油空気潤滑剤を使用した信頼性の高い高精度スピンドル、旋回B軸は油圧で任意の角度でクランプすることができます。
主軸の油圧クランプ機能をオプションで搭載した旋削用モデル
優れたエルゴノミクスとアクセシビリティ
ハイデンハインとシーメンスの最新の制御技術を採用
NILES-HMIを搭載した19インチTFTモニターで快適な操作性を実現
オプションパッケージ。
トリプルパレットチェンジャー
内部クーラント供給、無調整 40 バーの圧力｜流量 2.5 l/min
内部クーラント供給、圧力80バールに調整されています。
フロント/サイドのロトクリア
最低限の潤滑
クーラントミスト抽出
レーザーを用いたツールプロービング
卓上ロードセル
ワーク測定用センサ
より高い精度
熱・振動センサ
遠隔診断
テーラードソリューション
---
