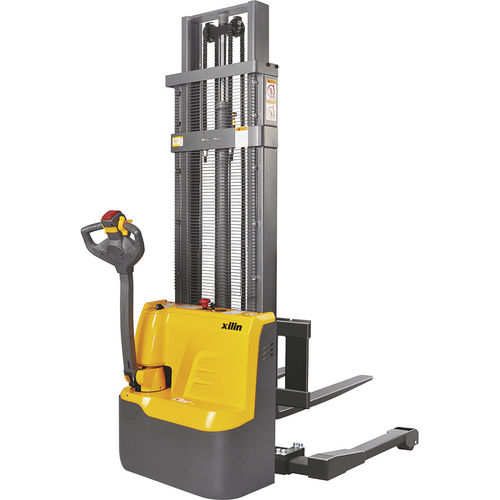

電動式スタッカートラック CTD1xR-E series

手押し型囲み縦桁付調整可能フォｰク

型式 - - CTD10R-E/12R-E 積載量 - Q(kg) - 1200 荷重中心距離c(mm) - 600 ドライブアクスルの中心からフォークまでの距離 - x(mm) - 770 下げた時の高さ - h13(mm) - 80 タイヤサイズ、フロント - - Φ195×70 タイヤサイズ（後） - - Φ98×82 追加ホイール(寸法) - - Φ150×60 ホイール、数 前後(x=駆動輪) - - 1x+1/4 マスト下降時高さh1(mm) - 2145/1895/2145 最大リフト高さ - h3(mm) - 1600/2500/3000 マストを伸ばしたときの高さ - h4(mm) - 2145/3100/3600 ドライブポジションでのティラーの高さ（最小／最大） - h14(mm) - 670/1300 全体の長さ - l1(mm) - 1500 フォーク面までの長さ - l2(mm) - 660 全幅 - b1(mm) - 1132-1532 フォーク寸法 - s/e/l(mm) - 35/100/1070(1150) フォークの全幅 - b5(mm) - 200-800 ホイールベース中心の地上高-m2(mm) - 35 パレット1000×1200クロスウェイの通路幅Ast(mm)・・・2280 パレット800×1200の横方向の通路幅 - Ast(mm) - 2280 旋回半径-Wa(mm) - 1490 積載時/非搭載時の走行速度 - Km/h - 4.5/5 昇降速度（積荷・非積荷） - m/s - 0.09/0.14 下降速度、積荷/不積荷 - m/s - 0.12/0.1 バッテリー電圧、公称容量 K20 - V/Ah - 24/105 バッテリー重量 - kg - 52(70) バッテリー寸法 l/w/h - mm - 260(330)x168(171)x217 サービス重量（バッテリーを含む） - kg - 490/555/575
