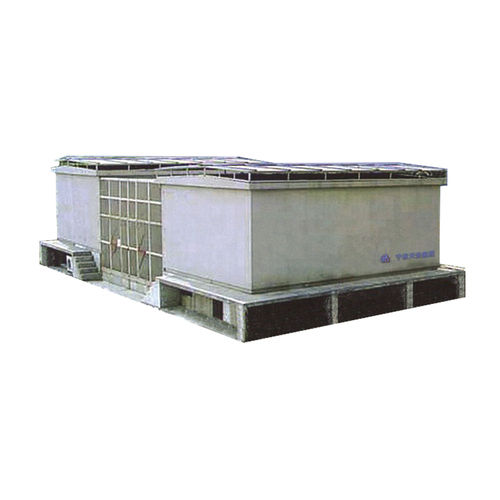

配電用変電所 ZBW3-40.5

既成屋外用

ZBW3-40.5シリーズのプレハブ変電所は35kV高圧電気、35/10、(6)、(0.4)kV電力変圧器、10kV開閉器キャビネット、0.4kV低圧キャビネット、直流バッテリースクリーン、リレー保護スクリーンを所定の計画に従って組み合わせる 高圧変電所一式を組み合わせる。一体型と分割型がある。フレームは保護処理後の断面鋼材で溶接され、アルミ合金板で覆われている。ボックスの上部は二重中空構造で、上面には水が溜まらないように切り勾配が付けられている。ボックスの表面はコーティングされている。電源トランスの放熱は自然換気と強制換気の組み合わせを採用し、高圧・高圧開閉室は空調と結露防止装置を採用し、温度と湿度を管理する。各ファンクションルームと通路に照明ランプを設置し、操作と観察を容易にした。 都市の高層ビル、都市と農村のビル、住宅区、駅、埠頭、港、公園、ショッピングモール、ハイテク開発区、中小工場、鉱山と油田、分散型太陽光発電所、臨時建設電力など。 -高度4000メートルでの試作テストに合格； -高電圧キャビネットは、頭上式とケーブル式がある； -コンパクトな構造、小型で、同じ容量の製品の面積は従来の変電所の1/10~1/5である； -防錆、防水、防塵、完全密閉、移動可能、長期屋外使用条件、長寿命、美しい外観；
