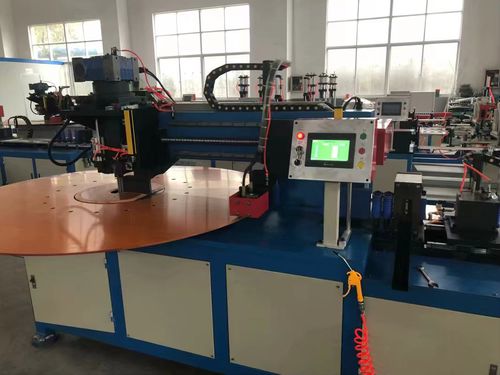

油圧式折り曲げ機

管形材切断

1.作業原理 1.1 つは、曲がる機械主にコイルの積込み機から、装置をまっすぐにする装置、供給装置の最初の時間、切断装置、供給装置の第 2 時間、曲がる装置及び回転 worktable、機械フレーム、制御システム等成っています。すべての行為は油圧装置およびサーボ モーターによって、および PLC の制御によって運転されます。曲がる機械はヨーロッパからのこの種類の輸入された機械に参照を設計されています、行為のステップおよびプロセスはそれらと同じです。その間、私達はまたより適度であるためにそれを改善しました。別の会社によってなされる曲がる機械ブランドであるハイマの曲がる機械を比較されるためには、行動およびプロセスのハイマの曲がる機械は非常に適度ではないです、それは改善される必要があります。不合理なのは、以下の2つの点でメインです。 第一に、構造物の曲げ輪が合理的ではありません。ご存知のように、斜めフィン蒸発器のチューブ列のピッチは小さく、10本のチューブを一度に曲げなければならないので、曲げ用の車輪は薄くて長いものを使用しなければならず、その剛性が悪いのです。このように、車輪の上端と下端が連結板で補強されていないと、10本のチューブの曲げ形状が同じにならず、成形Rや角度も同じになりません。そのため、曲げの品質を保証することができません。 第二に、切断ステーションの配置は合理的ではありません。それは供給の後で整理されるべきであり、これのような二次供給を、加えるべきである、それは可能な限り前進するために供給の最後の時間を導くために、スクラップを持っていないために可能な限り前進させることができます。従って、セービングの時間、セービングの労働、セービング材料。
