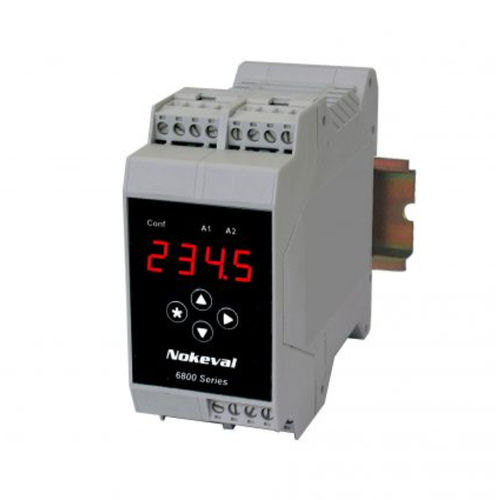

ストレインゲージ送信器 6841

6841 ストレインゲージセンサ用プログラマブルトランスミッタ - 4線式または6線式接続のストレンゲージセンサ - センサへの励磁電圧10V、最大150mA - フロントパネルに赤色LED表示 - フロントパネルキーによる設定 - 出力 0/4...20 mA、0...10 V - シリアル通信 RS-485 - 2つのアラームリレー - フロントパネルキーまたは外部スイッチによるテアリング - 測定精度 < 0,05 % - 電源 12...32 VDCまたは85...240 VAC - 線形化 6点 汎用性の高いトランスミッタ6841は、ストレインゲージセンサ用に設計されています。ストレインゲージセンサは4線式または6線式で接続できます。アプリケーションには6線接続をお勧めします。 非常に高い精度が要求されます。送信機はセンサに10Vの励磁電圧を供給し、最大4つの350Ωセンサを搭載しています。 送信機6841は、出力0/4-20 mA/0-10 V、アラーム2個、シリアル出力RS-485を標準装備しています。 表示スケーリングとテアリングはフロントパネルのキーで簡単に行えます。スケーリングは、ブリッジのmV/V値を適用するか、ティーチング機能を使用するかの2つの方法で行うことができます。ティーチングは、最初にセンサーに最小重量、次に最大重量をロードすることで行われます。 その後、送信機が自動的にスケーリングを計算します。直線性を向上させるために、追加のティーチングポイントを利用することができます。 センサーの負荷がバランスを欠くアプリケーションでは、センサーの別個のシリアル接続ユニットである20 SA-4を使用して、アンバランスによる非線形性を防止することができます。 電源には2つの選択肢があります：1つはライン電圧85～240VAC用、もう1つは12～32VDCまたは24VAC用で、どちらも入力と出力から電気的に絶縁されています。
