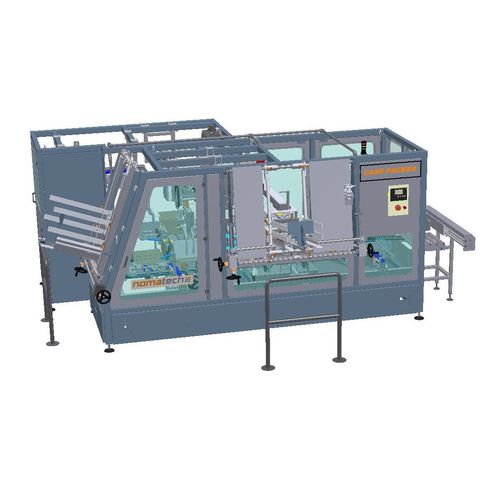

横型ケース包装機

全自動箱用袋用

カートニングラインCASEは、あらかじめ充填された袋や箱をダンボール箱にカートニングするためのラインです。全自動ラインは、選択された範囲に従って必要な数の製品をグループ化し、ブランクから段ボールパッケージを成形して折り、そこにインサーターを使って準備された製品グループを垂直に挿入します。充填された袋や箱は、包装機から投入コンベアによって供給され、グループ分けシステムのコンパートメントに正確に投入されます。その後、箱は閉じられ、密封され、さらに処理するために出口コンベアへ移動されます。この装置は、異なるサイズの段ボール箱やトレイ、また指定されたサイズ範囲内で充填された様々なピース製品の両方に対応することができます。ラインのすべての機能は、タッチスクリーンで制御されます。必要なダンボール箱のサイズは、調整可能なフォーマットマトリックスで設定します。駆動はサーボモーターと非同期駆動装置、空気圧駆動装置を組み合わせ、高速かつスムーズな動作を実現しています。カートンマガジンは2軸で調整可能で、調整はハンドホイールで行います（カートンの長さ、幅、深さ）。カートンの封入は、ノードソンの糊付けユニットでホットメルト糊で行います。 制御システム B&R プログラマブル、タッチスクリーン マシンサイクル: ステップ 安全機能：メインスイッチ、緊急停止、ドア上のエンドスイッチ センサー：個々のステーションと機能の監視 表面仕上げ：ニス塗装スチール 機械駆動部：サーボ駆動部、空気圧駆動部付き非同期駆動部 空気圧コンポーネント SMC社製 梱包製品：梱包済み袋または箱、最大寸法150 x 190 mm (w x h) カートンボックスの寸法：最小200 x 105 x 70 mm、最大600 x 400 x 350 mm
