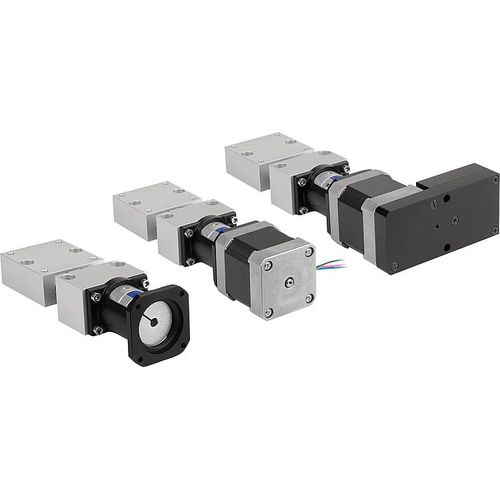

テーブルを置いて同軸電気ドライブとショートさせなさい
材料:
ブロックおよびキャリッジ アルミ合金の忍耐。
ガイドのコラムおよび通された紡錘のステンレス鋼。
ガイドのコラムおよび紡錘のナットの良質の特別なプラスチックのための明白な軸受け。
ポリウレタン カップリングのくもが付いている連結アルミニウムを引き裂きなさい。
版:
陽極酸化されるアルミ合金。
ステンレス鋼の堅くされるおよび地面。
ボール ベアリングが付いている通された紡錘。
命令のためのノート:
単位はデッサンに示すようにケーブルの出口または制御装置の位置と供給される。
注:
モーターを備えられた調節および仕事を置くためのテーブルを置く。明白な軸受けおよび紡錘のナットは乾燥したランニングのために適しているが、プラスチック明白な軸受けのためのグリースとの潤滑は推薦される。位置決め制御を用いるステッピング モーターのための適したプログラミング ソフトウェアそしてインタフェース・ケーブルは付属品(21088)として利用できる。
回転ごとの200の増分の決断のステッピング モーターは単一の方向を計算した0.005 mmの正確さを置くことを可能にする。正確さを置く絶対単一の方向は0.01 mmである。システムは100%のswitch-on時間と作動させることができる。
同じサイズの他のすべての部分と結合することができる。
技術的なデータ:
通された紡錘ピッチ:2つのmm
通された紡錘の軸バックラッシュ:<0.04 mm
ガイドの放射状の演劇:<0.02 mm
最高。入力速度:600のrpm
最高。移動速度:20 mm/s
最高。使用率:100%
適用温度:+10 °Cへの+50 °C
---
