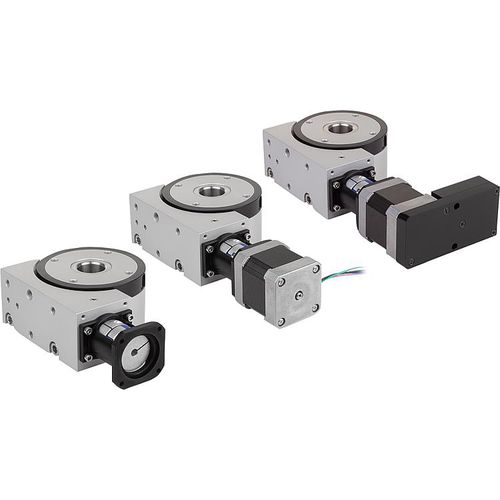

回転位置決めテーブル 21085

電動精密

同軸電気ドライブと回転式テーブルを置く 材料: 基盤および回転式テーブルのアルミ合金。 空シャフトのステンレス鋼。 前もって積まれたみみずギヤ鋼鉄。 ポリウレタン カップリングのくもが付いている連結アルミニウムを引き裂きなさい。 版: 陽極酸化されるアルミ合金。 命令のためのノート: 単位はデッサンに示すようにケーブルの出口または制御装置の位置と供給される。 注: モーターを備えられた調節および位置の仕事のための回転式位置のテーブル。前もって積まれたみみずギヤは事実上演劇なしを動かす。みみずシャフトの軸受けは最高の放射状の回転正確さを提供する。ケーブルは空シャフトの大きい穴を通して導くことができる。調節可能な位置リングが組み立てられた部品の位置に回転基準点を定めるのに使用されている。近さスイッチは任意に利用できるセンサーのホールダー（21094）と取付けることができる。位置決め制御を用いるステッピング モーターのための適したプログラミング ソフトウェアそしてインタフェース・ケーブルは付属品（21088）として利用できる。 回転ごとの200の増分の決断のステッピング モーターは単一の方向を計算した0.005 mmの正確さを置くことを可能にする。正確さを置く絶対単一の方向は0.01 mmである。システムは100%のswitch-on時間と作動させることができる。 同じサイズの他のすべての部分と結合することができる。 技術的なデータ: 伝達比率:55:1 バックラッシュ:<0,1° 放射状の演劇:<0.02 mm 最高。入力速度:600のrpm 最高。使用率:100% 必須の入力トルク:0.15 Nm 剛性率:図表を見なさい 回転:無限360° 適用温度:+10 °Cへの+50 °C
