クランプパレット 01148

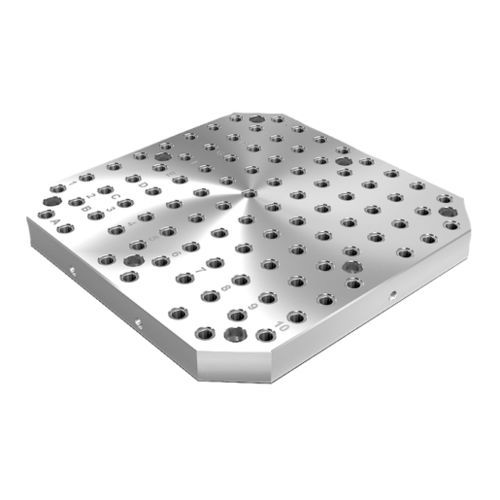

サブプレート, ねずみ鋳鉄製, 格子穴付き 材質 GJL 300 バージョン 支持・取付面接地 注 グリッド間隔50±0.02mm。 グリッド穴のあるプレートは、モジュール式フィクスチャの構築に使用します。これらのプレートは、機械テーブル上に直接配置され、固定されます。 英数字でラベリングされたグリッド穴は、繰り返しセットアップによるクランプエレメントの明確な割り当てを保証します。 サブプレートは、DIN 55201およびJIS 6337-1980に準拠した工作機械用の機械テーブルに適合します。 DIN 55201に準拠した工作機械テーブル上でサブプレートを位置決めするための位置決めピンを別途ご注文ください。 未使用のグリッド穴を塞ぐ保護プラグは別途ご注文ください。 吊り上げ用リングボルトが付属しています。 その他の寸法はお問い合わせください。 図面参照 1) グリッド穴 2) DIN 912キャップスクリュー用穴 (D3/D4)
