空中締め具 04421

機械式機械加工用加工用部品

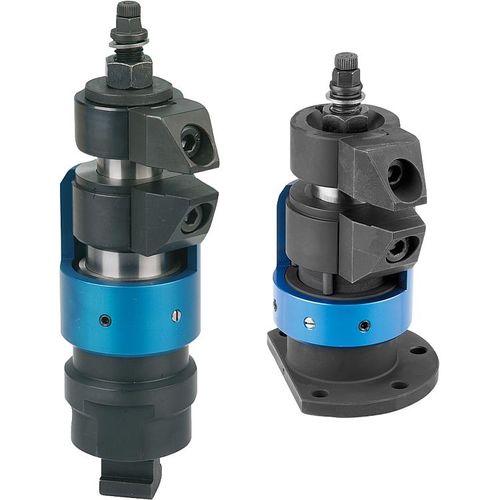

ワーククランプとインターロックを分離したフローティングクランプ 素材です。 ベースボディとジョーはスチール製。 ハウジングはアルミニウム。 バージョンは？ ボディは窒化処理され、黒く酸化され、研磨されています。 爪は窒化処理され、黒く酸化されています。 ハウジングはブルーアルマイト処理。 注）。 フローティングクランプは、薄肉で繊細で柔軟性のある部品の張り出したポイントをクランプしてサポートするために使用されます。加工中の振動や曲がりを防ぎます。 操作の種類。 1.フローティングクランプを押し下げます。 2.爪をピボットインさせます。下の爪が軽いバネの力でワークに接触します。 3.AF 18 六角ナットを最大 15 Nm のトルクで締め付けます。15 Nm のトルクで締め付けます。爪がワークをクランプし、クランプは浮いたままです。 4.AF 10 六角ナットを最大 10 Nm のトルクで締め付けます。10 Nm のトルクで締め付けます。これでクランプ作業は完了です。 5.逆にしてリリースします。 組立です。 A を形成します。 フローティングクランプをM12ネジで固定具に固定します。 青色のスリーブを使用して高さの停止と旋回範囲を調整し、3x2.5 mmのグラブネジでロックします。高さを設定する際には、上に余裕を持たせてください。 安全に操作するために、M12のタップ穴は常に閉じておく必要があります。 特定のクランプ用途のために、標準の爪を変更または交換することができます。 B 形 状 M6 固定穴付きフローティングクランプを固定具に固定します。 青色の調整スリーブとグラブネジ（4x AF 2.5）付きクランプを使用して、高さ制限とピボットレンジを調整します。高さ制限を設定する際には、上部に十分な遊びを持たせてください。 特定のクランプ状況のために、標準のジョープレートを変更または交換することができます。
