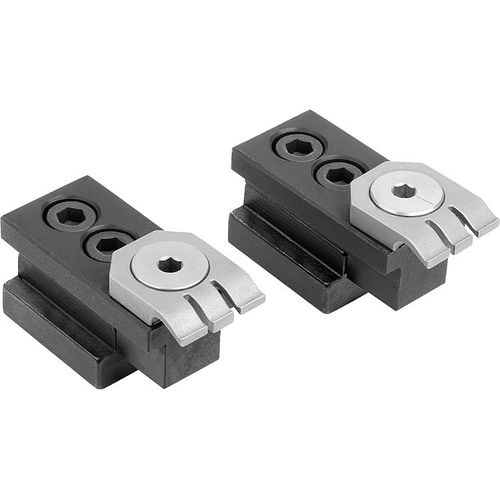

エッジクランプ 04571-10

フラットクランプ、T溝用スチール 説明 素材です。 本体はスチール製。 スプリングスチール製のクランピングエレメントとストップ。 バージョン。 ベースエレメントは強化されています。 ご注文時の注意事項。 注文番号には、クランピングエレメントとストップからなる1組が含まれています。 ご注意ください。 クランプエレメントのカムネジを回すと、ワークは下向きに押し下げられます（下向きの力がプラスになります）。クランピングエレメントは、ワークをストッパーに押し付けることで、フラットで平行な座面を提供します。 ストップ側が基準となり、正確な再現が可能になります。 カムハブ：１． 用途 フィクスチャやTスロットテーブル上の複数の部品や個々の部品をクランプするのに適しています。 図面参照。 1) カムねじ 2) クランピングエレメント 3）ストップ 4) 身体
