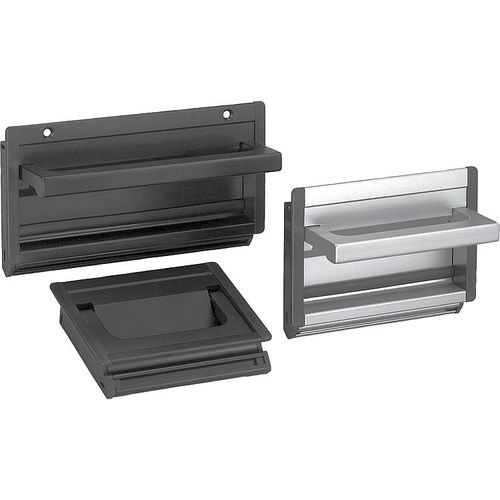

凹形取っ手 06961

折り畳み式アルミニウムはめ込み式

折りたたみ式の凹型ハンドル 説明 素材です。 トレイとグリップはアルミニウム製。 エンドキャップはポリアミド製。 フォームA: 取り付け用のゴム製プロファイル。 フォームB：取り付け用のスチール製皿ネジ2本。 バージョン。 トレイとグリップはガラスビーズブラスト仕上げ、サテン仕上げ、アルマイト処理されたブラックまたはナチュラルカラー。 ラバープロファイルはブラック。 固定用ネジには亜鉛メッキが施されています。 ご注意ください。 様式 A のハンドルは 2 つのゴム製プロフィールを使用して 1 - 2.5 mm の材料の厚さのためにねじなしで取付けることができます。 フォームBのハンドルは、2本の逆ネジを使用して正面から取り付けることができます。 M4ネジ用の2つのクロススロットは、アース接続を可能にし、追加部品の取り付け補助として機能します。 組み立て。 下部のゴムプロファイルを取り付けた後、2つのサイドキャップをハンドルに押し付けます。次に、45°の角度でハンドルを取り付け部の下端に押し当て、ハウジングパネルに押し付けます。 次に、2つ目のラバープロファイルを上の溝に押し込むか、2本の皿ネジで固定します。
