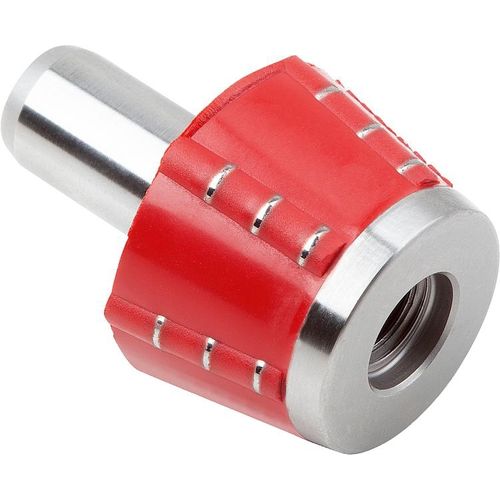

センタリングユニット用位置決めコーン 03152-10

ボール状スチール製

材料。 円錐形、鋼鉄。 ボール、ボールベアリング鋼。 バージョン。 円錐形は堅くなり、地面。 球は円錐形でvucanisedゴムで埋め込まれる。 ご注意ください。 ポジションコーンは、ポジションブッシュと連動して、2つの部品を高精度に位置決めするためのセンタリングユニットを形成します。このシステムは、0.003mm以下の繰り返し精度を実現しています。接着ゴムは脆くならず、汚れや切粉の影響を受けません。埋め込まれた小さな切粉があっても、システムに影響を与えません。 温度範囲。 +80°C. 機能原則。 位置決めコーンとブッシュが嵌合されると、ボールはゴムの弾性範囲内で一緒に押し付けられ、その結果、最大の精度で嵌合された2つの部品の位置を特定することができます。ボールが埋め込まれているゴムが弾性範囲内で変形することを確実にするためには、単に位置決めブッシュが後で押される穴の深さが正確に観察されていることを確認する必要があります。位置決めコーンは、位置決めブッシュに適合するように準備されて供給され、単に相手部品に適合させなければならない。これにより、正確なゼロ点位置決めシステムが実現します。
