3爪ワークピースクランプチャック 33226
計測学用精密アルミニウム製

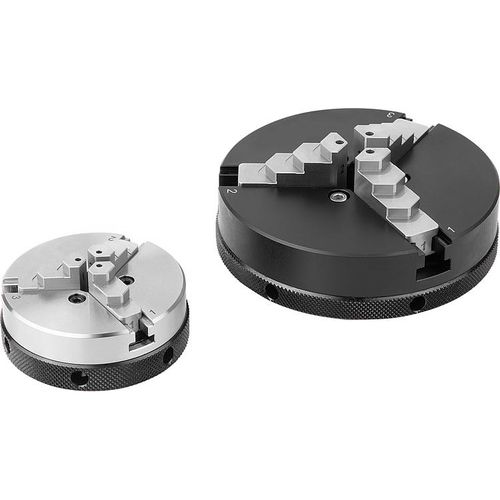

3爪ワークピースクランプチャック - 33226 - norelem - Éléments standard mécaniques - 計測学用 / 精密 / アルミニウム製
3爪ワークピースクランプチャック - 33226 - norelem - Éléments standard mécaniques - 計測学用 / 精密 / アルミニウム製
3爪ワークピースクランプチャック - 33226 - norelem - Éléments standard mécaniques - 計測学用 / 精密 / アルミニウム製 - 画像 - 2
お気に入りに追加する
商品比較に追加する


特徴

用途
計測学用
その他の特徴
精密, アルミニウム製, 円筒形, スチール製, 手動式
ジョーの数
3爪

詳細

精密三爪チャック手動操作 材質。 ボディとジョーはスチール製。 Ø100以上のボディはアルミ製、爪はスチール製。 バージョン。 スチールボディはブライト、ジョーは硬化してブライト。 アルミニウムボディはハードアルマイト処理。 注意事項 これらのチャックは、低クランプ力と高精度の要件を満たすように特別に設計されています。円筒形ワークの内部および外部保持用。爪は、手でクランプリングを回転させるか、付属のレバーを使用するだけで出し入れできます。標準で装備されている硬化した内爪は、リバーシブルで使用できます。爪の上下面には爪番号が記載されています。爪番号は、チャック本体の溝に刻印されています。 チャックD=50、操作工具とØ2 mmピン、長さ3x12 mmと3x18 mm。 チャックD=64、操作工具とØ2 mmピン、長さ3x12 mmと3x18 mm。 チャックD=104、操作工具とØ2mmピン、長さ3x12mm、3x18mm、3x24mm。 チャックD=160、操作工具付き。 ピンは各顎前面の穴に差し込むことができ、ライトパーツの隆起保持に使用します。ピンは再度取り外すことができます。 同心度 < 0.03 mm 円形の振れ < 0.01 mm 繰り返しクランプ精度 < 0.01 mm

---
