クランプ用シリンダ 05609 series
空圧ピストン式複動式

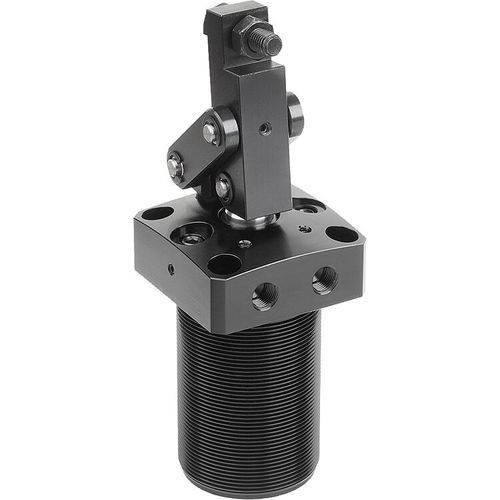

クランプ用シリンダ - 05609 series - norelem - Éléments standard mécaniques - 空圧 / ピストン式 / 複動式
クランプ用シリンダ - 05609 series - norelem - Éléments standard mécaniques - 空圧 / ピストン式 / 複動式
クランプ用シリンダ - 05609 series - norelem - Éléments standard mécaniques - 空圧 / ピストン式 / 複動式 - 画像 - 2
クランプ用シリンダ - 05609 series - norelem - Éléments standard mécaniques - 空圧 / ピストン式 / 複動式 - 画像 - 3
お気に入りに追加する
商品比較に追加する


特徴

タイプ
空圧
技術
ピストン式
構成
複動式
材質
スチール製, アルミニウム
用途
クランプ用
その他の特徴
フランジ付き
圧力

7 bar
(101.5 psi)

推進力

0.23 kN, 0.37 kN, 0.56 kN, 0.76 kN, 1.35 kN

詳細

リンククランプ 空気圧式ねじ込み式フランジ付 材質は ボディはアルミニウム。 ピストン:スチール バージョン ボディは黒アルマイト仕上げ。 ピストンはハードクロームメッキ 注 フランジ付きねじ込み式空気圧リンククランプは、低いクランプ力で十分な場合や、ワークの取り付けや取り外しを行うためにクランプポイントを確保する必要がある場合に使用します。 省スペースで設置できる設計です。ねじ込み式ボルトは、スイングクランプの高さを調整するために使用することができます。冶具の沈み込みに適したクランプです。 クランプのダブルアクション機能により、圧力でピストンを下降および上昇させることができます。 リンククランプは、薄型のワークのクランプに使用できます。 リンククランプは、そのリンク動作に制約があってはなりません。F1 = 最大許容動作圧力7 barの場合。 スイングクランプと比較すると、同じサイズのリンククランプは、リンク機構により高いクランプ力を発生させることができます。 フランジ付きねじ込み式リンククランプは、DIN 70852の溝付き丸ナット(07590-05)を使用して上または下から固定することができます。また、4本のキャップスクリューでリンククランプを上側から固定する方法もあります。 クランプアームの位置は、個別に調整することができます。 スイングクランプは、潤滑エアーのみで操作してください。 フランジの固定穴は、ネジ付きフランジ05610-20のものと同じ寸法です。

---
