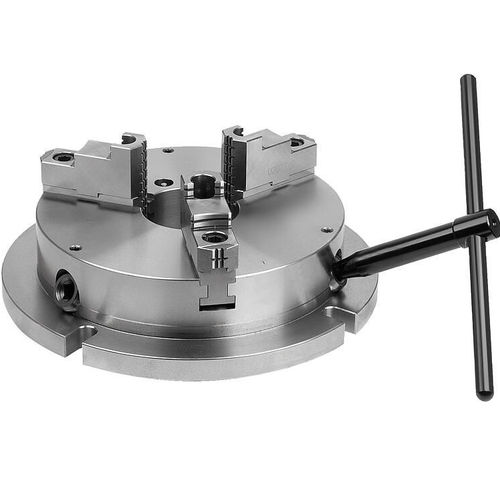

精密工学用ワークピースクランプチャック 41194 series
製粉ドリルスチール製

精密工学用ワークピースクランプチャック - 41194 series - norelem - Éléments standard mécaniques - 製粉 / ドリル / スチール製
精密工学用ワークピースクランプチャック - 41194 series - norelem - Éléments standard mécaniques - 製粉 / ドリル / スチール製
精密工学用ワークピースクランプチャック - 41194 series - norelem - Éléments standard mécaniques - 製粉 / ドリル / スチール製 - 画像 - 2
精密工学用ワークピースクランプチャック - 41194 series - norelem - Éléments standard mécaniques - 製粉 / ドリル / スチール製 - 画像 - 3
精密工学用ワークピースクランプチャック - 41194 series - norelem - Éléments standard mécaniques - 製粉 / ドリル / スチール製 - 画像 - 4
お気に入りに追加する
商品比較に追加する


特徴

用途
精密工学用, 製粉, ドリル
その他の特徴
スチール製, 定置型, 機械式, 手動締結
ジョーの数
3爪

詳細

スチール製固定式3爪チャック 製品の説明 固定式3爪チャックは、特にボール盤やフライス盤でのワークのセンタリングに適しています。硬質爪と軟質爪を柔軟に配置することで、さまざまなサイズや形状のワークを外側または内側の面で簡単に保持することができます。 材質 スチール バージョン ベース上の接触面を研磨 顎板は焼入れ、研磨。 注意 取り付けの際は、爪の番号にご注意ください。 チャックは精密研削加工されています。チャック間のW、X、Y、Zの公差は0.05mm以内です。 ハードジョーによるセンタークランプでの繰り返し精度は、0.02mm以内です。 可動ジョーベースは、内部のスクロールプレートによって駆動されます。 ピニオンの回転により、スクロールプレート上の力が爪ベースに伝達され、爪が内側または外側に同期して動きます。 潤滑が不十分な場合、過度の摩耗と把持力の低下を招きます。定期的な給油をお願いします。 メリット セントリッククランプによる繰り返し精度は0.02mmです。 フラットなデザイン。 ボール盤、フライス盤用。 本体は精密研削加工。 潤滑装置への最適なアクセス性。 棒材を保持するための広いチャック内径。 六角レンチを使用して作動。素早く簡単に操作できます。 ジョーベースにはソフトジョーも取り付け可能。 付属品 41194-15 鋼製ジョー(ソフトタイプ 付属品 締め付けキー

---

カタログ

この商品のカタログはありません。

norelem - Éléments standard mécaniquesの全カタログを見る
