操作用操作ハンドル 06278-02 series

ソリッドスイング把手アルミニウム製

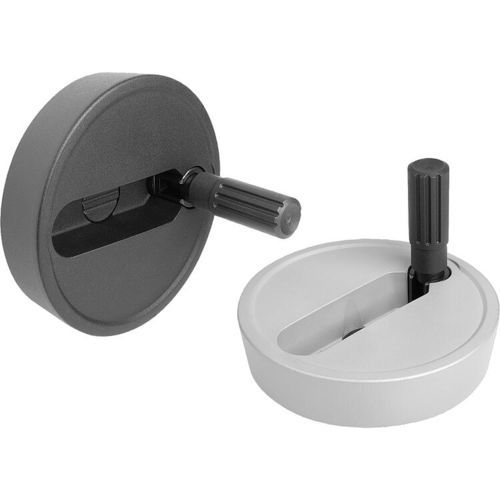

ディスク式ハンドホイール、アルミニウム、折りたたみ式円筒形グリップ付き 素材です。 ハンドホイールアルミニウム シリンダーグリップとハブカバー（黒色熱可塑性樹脂）。 シリンダーグリップピン、黒色酸化鋼。 ISO 4027グラブスクリュー、スチールグレード45 H、ブラック。 バージョンです。 黒色または銀色の粉体塗装を施しています。 リーマ穴付き。 リーム穴とキー溝がある。 リーム穴と横穴がある。 リーマ穴、キー溝、横穴付き。 注 ホイールリムの半径方向および軸方向の振れ幅≦0.4mm。 組み立てる。 ハブカバーは未組立の状態で提供されます。 ハンドホイールは、DIN 6912キャップスクリューとハンドホイールワッシャー07375を使用して、横ピンまたは平行キー接続でシャフトに固定することができます。 横穴付きバージョンでは、ISO 4027グラブスクリューを使用して固定します。 付属品です。 07375 ハンドホイールワッシャー。 07161 ソケットヘッドねじ（低頭）DIN 6912. 付属品 アルミハンドホイール。 ハブカバー。 折り畳み式シリンダーグリップ。 ISO 4027グラブスクリュー（横穴付きタイプ）。 図面参照。 1) キー溝に対する横穴の位置が90°ずれています。
