5 軸加工用ゼロ点センタリング及び制御システム 42201-15-135981250

スチール製堅牢モジュラー

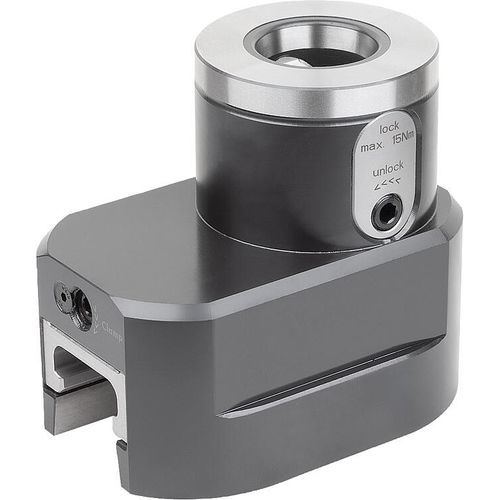

UNILOCK 5軸基本モジュール VARIO システムサイズ 80mm MATERIAL 炭素鋼 バージョン 本体は酸化処理。 接触面は焼き入れと研磨。 注意事項 UNILOCK 5軸基本モジュールVARIOは、ワークやフィクスチャをクランプする際に柔軟なポジショニングを可能にします。 基本モジュールVARIOは、ベース部のレールにある1本または2本のUNILOCKクランプピンを使って取り付けることができます。2本のクランプピンを使用する場合、レールはクランプピンの間にガイドされ、クランプピンの方向に沿ってのみ前方または後方に移動することができます。UNILOCKクランプピンを1つだけ使用する場合、VARIOベーシックモジュールは自由に回転させることができます。位置は背面の六角ネジで固定されます。このため、さまざまなサイズのゲージを作ることができます。この基本モジュールは、第3、第4のクランプポイントとしてよく使用されます。 UNILOCKクランプピンとM10、M12、M16ネジの組み合わせで、以下のクランプ力が可能です： - クランプ力（M10） 35,000 N - クランプ力（M10） 35,000 N クランプ力（M12） 50,000 N - クランプ力（M16） 75,000 N DIN EN ISO 4762 -12.9キャップスクリューを使用した場合の締付力 クランプピンは、クランプモジュールに装着された交換可能なユニットと組み合わせてのみクランプすることができます。 5軸モジュールクランプシステム80による一貫したクランプボルトサイズと、空気圧式ゼロ点クランプシステムとの互換性により、多様なアプリケーションの組み合わせが可能です。 技術データ - 牽引力 15 kN - 締め付けトルク 15 Nm - 繰り返し精度 ≤ 0.005 mm。 利点 - 調整可能で柔軟な基本モジュール - 機械的な作動 - ショートテーパーによる位置決め - 高い牽引力 - セットアップ時間の最適化
