複動式クランプ工具 04368-20

油圧式加工用部品スイング

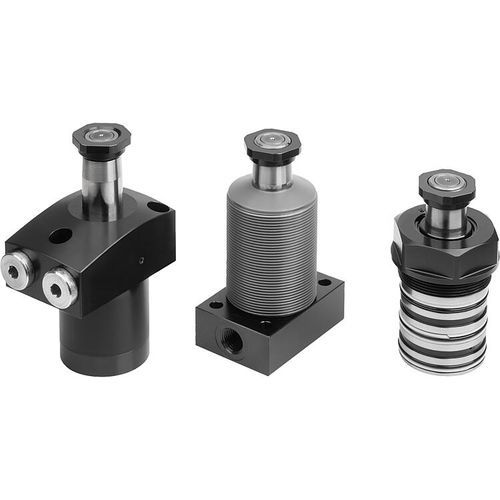

スイングクランプ、油圧式複動/単動、スプリングリターン式 スイングクランプは、ワークの取り外しや配置の際にクランプポイントを明確にする必要があるクランプ固定具用に設計されています。これらのスイングクランプは、単動または複動のトラクションシリンダーとして動作します。スイングクランプのハウジングは3種類から選択でき、作動方法もさまざまです。クランプ動作は、スイベルとストロークを組み合わせた動作で開始されます。実際のクランプ動作は、リニアな動きで行われます。左右の旋回角度が90°のタイプもあり、幅広いバリエーションがあります。スイングクランプは、切粉から保護する金属製ワイパーを備えているため、非常に耐久性に優れています。また、過負荷保護機能により、スイングプロセスがブロックされた場合でも、スイング機構を損傷から保護します。 材質 ハウジングとピストン スチール シール NBR バージョン ハウジングは黒く酸化されています。 ピストンは焼入れ。 注意事項 スイングクランプの許容流量を超える可能性がある場合、中間絞りチェックバルブを設置する必要があります。 スイングクランプの許容作動圧力は、クランプアームの長さに依存します。 スイングクランプのボールガイドが損傷しないように、取り付け時にクランプアームを拘束する必要があります。 ベントの接続によっては、単動スイングクランプのシンターフィルターをスクリュープラグに交換する必要があります。
