ロック可能インデキシングナット 03099-11 inch

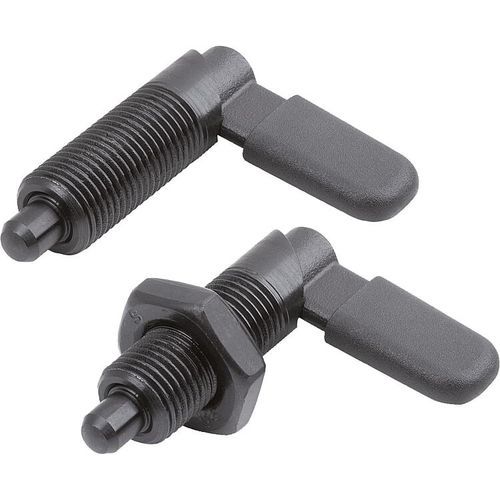

カムアクションインデックスプランジャー インチ 製品説明 カムアクションインデキシングプランジャーは、横方向の力によるロック位置の変化を防止する必要がある場合に使用されます。 横方向の力によるロック位置の変化を防止する必要があります。グリップを180°回転させると インデックス位置の変更が可能になります。ノッチにより グリップはこの位置に留まり、割り出しピンは引き込まれたままです。 材質 グリップ1.0503。 ネジ切りスリーブと割り出しピンは快削鋼。 スプリング1.4310。 グリップキャップ熱可塑性PA。 バージョン： ネジ切りスリーブとグリップは黒色酸化処理。 インデックスピンは焼き入れ、研磨、黒酸化。 スプリングは明るい。 グリップキャップ： -ブラックグレー RAL 7021 利点 グリップを180°回転させるとピンが引っ込みます。 オスネジで取り付け。 ご要望に応じて： 特別仕様。 付属品： 取付ブラケット 03099. 位置決めブッシュ 03099-50, 03099-60, 03099-61. 図面参照 形状C：グリップキャップ付き、ロックナットなし フォームD：グリップキャップとロックナット付き
