スチール製減衰スラスト 04486-03

長方形

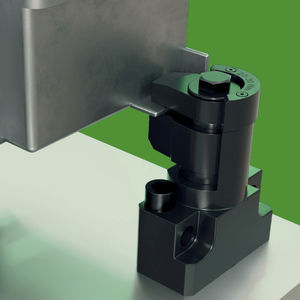

ドローダウンクランプシステム用スイベルインサート付き固定ストップ 製品説明 ダイレクトクランプおよびブランク加工用の予備加工用スイベルインサート付き固定ストップ。 材質 スチール バージョン 黒色酸化仕上げ 注記 スイベルインサート付き固定ストッパーは、スイベルインサート付きクランピングエレメント04486-02と組み合わせて使用します。非常に頑丈な構造とコンパクトな設計により、固定ストッパーは5軸モジュラークランプシステムでのダイレクトクランプ（OP10）用の予備加工や、あらゆるプレートやその他のワークピースのラフパーツクランプに適しています。 内蔵されたセルフアライメントパッドにより、クランプポイントがワーク形状に適応します。つまり、斜めのワーク形状でも素早く確実にクランプできます。 様々なタイプのセルフアライニングパッドが幅広い用途に対応します。 2種類のシステムサイズと無段階調節可能なクランプシステムにより、どのようなワークサイズでもクランプできます。 ワークのクランプ高さは、各種位置決め脚と微調整機能によりフレキシブルに調整できます。 グリッドプレート（グリッドサイズ40/50）とUNILOCKゼロ点クランプシステム用のインターフェースが標準装備されています。 利点 - 斜めのワーク形状をクランプ。 - 水平調整 - 多様なワーク着座高さが可能。 - クランプ高さの微調整が可能 納品範囲 スイベルインサート付き固定ストップ1個 位置決めフット02040-2081 1個 図面参照 1) 注意：変形の危険があります！ このエリアではクランプ爪を使用しないでください！ 形状A：平滑セルフアライメントパッド B：POMインサート付きセルフアライニングパッド C：鋸歯状セルフアライニングパッド 形状D：超硬インサート入りセルフアライニングパッド
