機械式締め付けシステム 34000

3次元測定機用

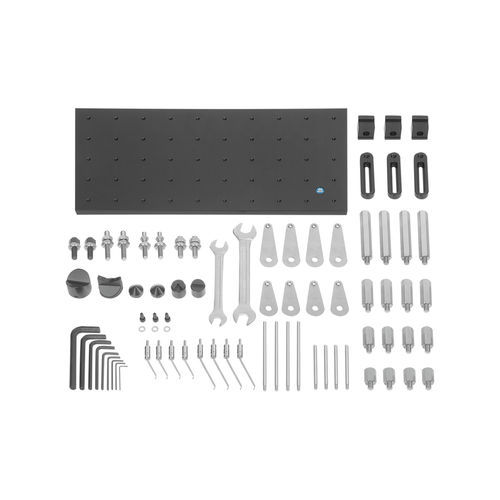

三次元測定機の固定用クランプコンポーネントセット、コラム原理 三次元測定機用のクランプコンポーネントセットで、小さなパーツを素早く柔軟にクランプします。このセットは、プラスチック部品、打ち抜き部品、旋盤加工部品など、さまざまなワークピースを正確に位置決め、安定させ、確実にクランプするために使用できます。これにより、測定作業で頻繁に問題となるパーツのクランプが大幅に解決されます。 利点 座標測定機で測定するための単一部品の個別組立て 納品範囲 1x アルミニウムベースプレート 01042-50025020. 3x クランプ爪 34000-10-05012 34000-15-10610ベースレール3個 16x ステンレススチール製延長パーツ 02035-01-10025、02035-01-10035、02035-01-10050 および 02035-01-10100（各アイテムにつき4個ずつ）。 2x ジャック・スクリュー 02156-10040012. 2x テーパーアタッチメント 02156-02-011. 1x フラット・アタッチメント 180° 02156-02-06. 1x フラット・アタッチメント 90° 02156-02-07. 2x プリズム・アタッチメント 02156-02-03 および 02156-02-04. 2x 調整可能セルフアライメント・パッド 02005-110. 4x ステンレス鋼ジャッキねじ 02037-01-10040015 および 02037-01-10030010 (各項目につき各 2 個). 8x ステンレススチール製リテーナープレート 33263-006050 および 33263-006072 (各項目につき各 4 個). スプリングフィンガー 33262-0606X75 および 33262-0606X125 用コラム 12 個 (各アイテムにつき各 6 個). スプリングフィンガー33260-10605010と33260-10607510（各6個）×8個 ステンレススチール製エクステンションピース用ネジ切りアダプター 2個 2x スパナ AF 13/15. 2x スパナ AF 17/19. 1x 六角キーセット（サイズ2.5/3/5/6/8/10）。
