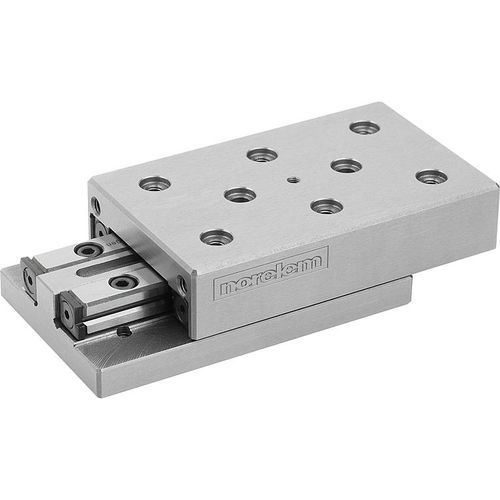

手動式精密スライドテーブル 21064

リニア精密ポジショニング

位置穴付きの精密 スライドローラー •-硬化および接地プリズムガイドのスライドベアリング •-最大1730 Nの動的および静的荷重用の寸法 •-100万以上のリフティング操作の耐用年数 •-105 mmのストロークで異なるサイズ •-センタリング穴 説明 材質 EN-GJL-250 バージョン 明るく、地面。 注： これらのローラーマウント精密スライドは、計測機器、光学機器、精密機械工学において、機械や機械システムの構築に使用されます。 記載された許容荷重値 (F) は、100万の持ち上げ動作の耐用年数のために設計されています。 トルク値は、中心にあるスライドにのみ適用されます。 リクエストに応じて、クロススライドも利用できます。 スライドの上部にある穴 D2 と D3 には、追加のセンタリング穴があります。他の接続要素は、当社のセンタリングリング20240と組み合わせてスライドに正確に取り付けることができます。 F = 動的荷重および静的荷重の許容荷重。 TI E/E1 = 内部部品の固定穴E/E1/Mの数。 TA E/E1 = 外部部品の固定穴E/E1/M の数。 TI E2 =内部部品の固定穴E2/D1の数。 TA E2 = 外部部品の固定穴E2/D1の数。
