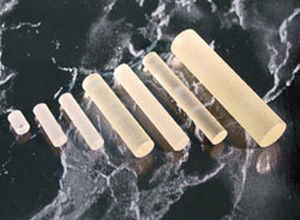

テルビウム・ガリウム・ガーネット(TGG)は、光アイソレータデバイス用の結晶材料である。光アイソレータ
は、TGGの非反復ファラデー効果を利用したものです。ファラデー効果とは、光の偏光面が回転することで
ファラデー効果とは、外部磁界の存在下で光線が物質を透過する際に、光線の偏光面が回転することです。
光と同軸の外部磁場が存在する場合、光線の偏光面が回転することです。この偏光回転は
偏光回転は、光の伝搬方向に関係なく同じ意味である。光アイソレータは、ファラデー
光アイソレータは、ファラデー回転子と適切に配置された偏光板を組み合わせたもので、光を一方向にのみ通過させることができる。
TGGの利点は以下の通りです。
テルビウム添加ガラスより優れている。
-TGGは、テルビウム添加ガラスの2倍のヴェルデ定数を有しています。
-結晶性TGGの熱伝導率は、一般的なガラスに比べて
一般的なガラスより一桁大きい。
-光学的損失は、TGGの方がTbドープガラスよりも小さい。
-上記の要因が組み合わさって、TGGは高平均出力用途に適している。
アプリケーションに適している。主な制限因子は、熱によって引き起こされるビームの歪みである。ビーム
同じパワー負荷レベルであれば、TGGはTbドープガラスよりもビーム歪みが小さい。
---
