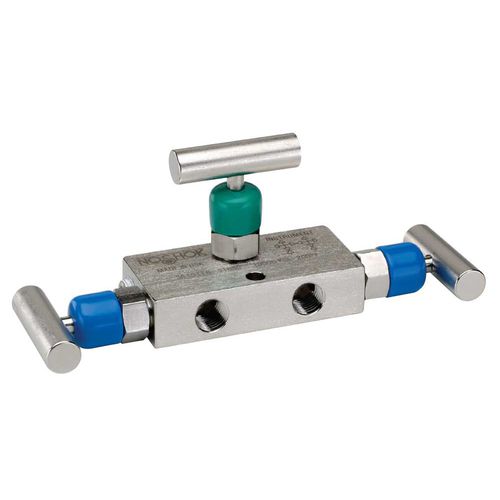

3方向マニホールド 3 series

ステンレス製絶縁

コンパクトなデザインは、パネルの後ろやキャビネットの中など、限られたスペースに設置するのに適しています。 差圧測定に2つのアイソレーションバルブとイコライジングバルブを組み込んだ差圧トランスミッタ用に設計されています。 100%ヘリウムリークは、保証された性能と信頼性のために1 x 10-4 ml/sにテストされています。 ソフトチップバルブは、特許取得済みのDelrin®回転しないソフトチップステムと、バックアップ用の金属間シールを特徴としています（米国特許第6,820,857号）。 3610シリーズハードシートバルブは、200°Fで10,000 psiの圧力定格を持っています。 3710シリーズソフトチップバルブは、200°Fで6,000 psiの圧力定格を持っています。 吹き出し防止ステムは、全開位置での二次ステムシールを提供します。 ステムスレッドの下のFKM OリングシールとPTFEバックアップリングは、腐食やかじりから保護するために、オプションのPTFEまたはグラファイトパッキン すべての茎は 316 ステンレス鋼です すべてのステムスレッドは、強度と操作の容易さのためにロールされています。 ボンネットのねじ山の下のバルブボディに金属と金属のシールを備えたワンピースボンネット ボンネット・ステム用ビニールダストキャップ（ノンパッキン 特許取得済みのボディ・トゥー・ボンネット、メタル・トゥー・メタルシールは、バルブの圧力範囲を大幅に拡大するように設計されています（米国特許第7,758,014号）。 材料 - 亜鉛ニッケルメッキ鋼、電解研磨316ステンレス鋼 接続 - 1/4" NPT 圧力定格* - ハードシート：10,000 psi @ 200 °F ソフトシート：6,000 psi @ 200 °F オリフィスサイズ - 0.141" 流量係数-CV 0.44
