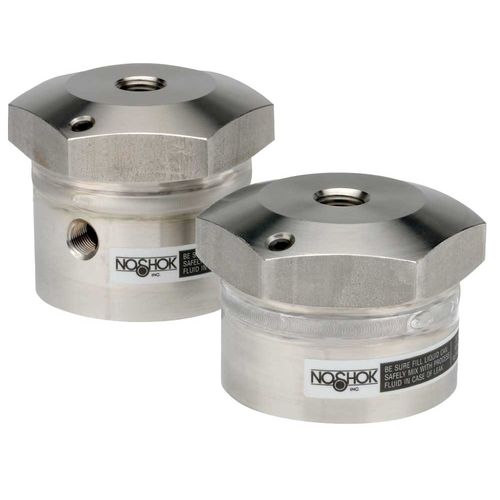

フランジ接続ダイアフラムシール 29

プロセス

ネジ式接続で、Oリングやガスケットを使用しない、全溶接された全金属製のハウジング設計のオフラインシール。 キャピラリ付き圧力計のリモートマウントに使用できます。 より高い変位能力のために、より大きな直径のダイアフラムを使用して設計 ほとんどの用途に合わせて、さまざまな上下のハウジングとダイアフラムの材料を用意しています。 洗浄ポートは、湿った領域を洗浄し、プロセスメディアの蓄積を防ぐために利用可能です。 装置のサイズ、圧力範囲、媒体の組成、周囲温度、動作温度、最大使用圧力を考慮して選択してください。 プロセス温度の上昇には、キャピラリーと冷却エレメントをご利用いただけます。 充填液は、プロセス媒体に適合していなければなりません。すなわち、グリセリンは、塩素、酸素、過酸化物、硝酸などの強力な酸化剤と一緒に揮発する可能性があります。 シールタイプ - 溶接ダイアフラム付きねじ込み式 機器 - タイプ - サイズ - 最小圧力 - 最大圧力 ゲージ - 2-1/2インチ～4-1/2インチ - 0 psig～30 psig - 0 psig～2,500 psig トランスデューサ - - - - 0 psig～30 psig - 0 psig～2,500 psig スイッチ - - - - 0 psig～30 psig - 0 psig～2,500 psig
