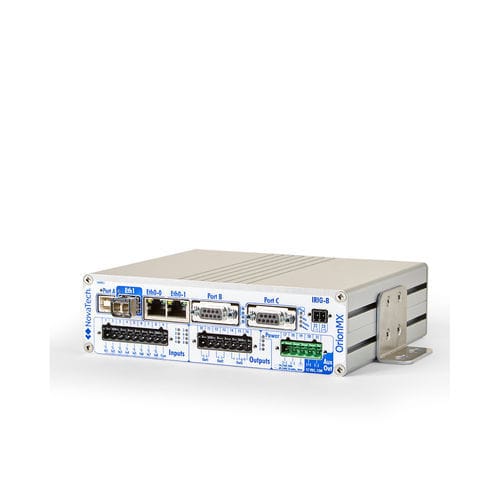

電流測定用モジュール OrionMX

AC電流

OrionMX用に2つの新しいAC測定カードが利用可能です： - AC Meter Expansion Card (M1) - バス1からの正確なAC測定フルセットを提供。また、ソース転送とシンクロチェックのアプリケーション用に、2番目のバスからA相、B相、C相電圧を提供します。 - AC Aux Meter Expansion Card (C1) - AC M1 Meter Card に取付け、ライン 2 (A, B, C, および N) からの 4 つのスプリットコア電流入力、ライン 1 からのニュートラル測定用の 1 つのスプリットコア電流入力、およびシンクロチェック・アプリケーション用の 1 つの出力を含む、追加の AC 測定を提供します。 上記の両方のカードをOrionMXに追加すると、OrionMXからAC測定一式が利用できるようになり、モニタリングとソース転送アプリケーションをサポートします。M1とC1 カードはNCDで構成され、2024年第1四半期にリリース予定のDistro 10.2が必要です。 非侵入型の設置 どちらのACメーターカードもスプリットコア補助CTからの電流入力を受け付けます。スプリットコア補助 CT は、CT 回路の公称 5A を 5mA (1000/1) に変換します。この非侵入型アプローチにより、停電することなく迅速に設置できます。ビットロニクスのスプリットコアCTは、従来のハードワイヤードCT入力と同じ精度を提供します。
