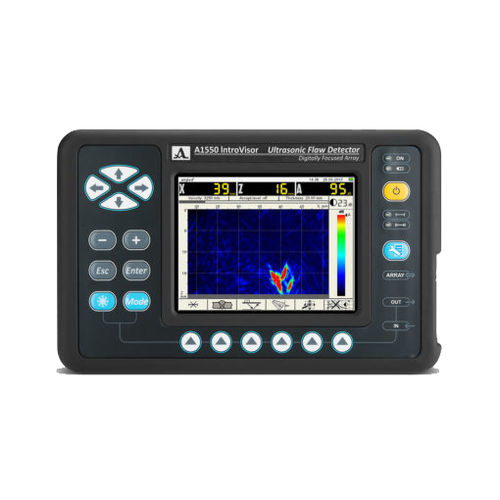

超音波欠陥検出器 A1550 INTROVISOR

3D映像用映像用非破壊試験

DFA(デジタル集束アレイ)搭載の汎用ポータブル超音波探傷器-トモグラフは、対象物の内部構造をリアルタイムの断面画像(B-スキャン)として可視化するため、従来の探傷器に比べ、結果の解釈が非常に容易になります。 トモグラフィは、従来のトランスデューサと同サイズの様々なタイプのアンテナアレイを使用しています。特殊な制御アルゴリズムにより、アンテナアレイ（AA）は、従来検査に使用されてきた標準的なトランスデューサ一式を代替します。 A1550IntroVisorは、可視化された断面のすべてのポイントにDFAバーチャルフォーカスの原理に基づいて動作し、空間分解能と感度に高い効率と最高の結果を提供します。 A1550 IntroVisorトモグラフィは、金属、プラスチック、複合材などの対象物のきずを迅速かつ効率的に検出し、その結果を詳細に記録するという課題に対応するように設計されています。 溶接継手の3D再構成のための専用ソフトウェア 用途 溶接継手の検査 腐食、亀裂、内部成層、その他の欠陥の検出 金属やプラスチックのきず（不連続面や不均質面）の特定とサイズアップ 厚み測定 対象物の内部構造のリアルタイム画像化 様々な種類の超音波を使用可能： - 標準的な超音波探傷法で使用される角度範囲に重なる溶接部を検査するためのせん断波； - 母材を検査する縦波 分解能と感度の向上。高い検査効率； トモグラフ（B-スキャン）としても、従来の探傷器（A-スキャン）としても使用可能； 溶接継手スキャンモード（Cスキャン）、結果をメモリに保存可能；
