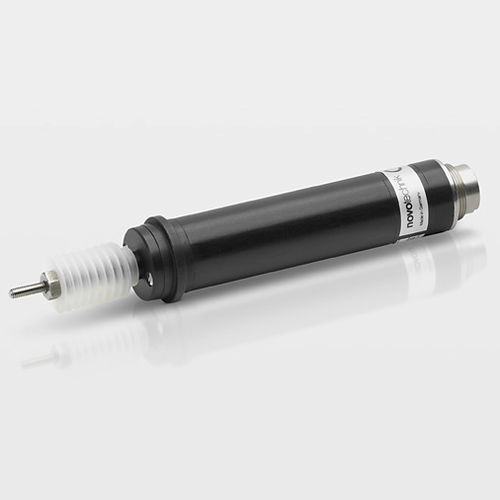

リニア位置センサ F200 series

誘導型LVDTアナログ

センタリングカラー付き誘導型トランスデューサ、密閉型ハイブリッド電子、DC電源；フローティングDC電圧出力、温度安定性良好、メンテナンスフリーのプラスチック製プレーンベアリングとベローズ；長い長寿命 誘導型位置トランスデューサF200シリーズは、可動コアを持つ差動トランスにより、小さな直線の変位を電気的なアナログ信号に変換します。コアはプッシュロッドに取り付けられており、内蔵のスプリングにより測定対象物に押し付けられたり、対象物に剛体的に接続されたりしています。 トランスデューサーには直流電圧が供給されます。トランスの2次電圧は同じく内蔵の変復調器によって整流されます。出力電圧はコアの変位に比例するため，測定する変位に厳密には比例します。電気的ゼロはプッシュロッドの有効ストローク中間にあります。
