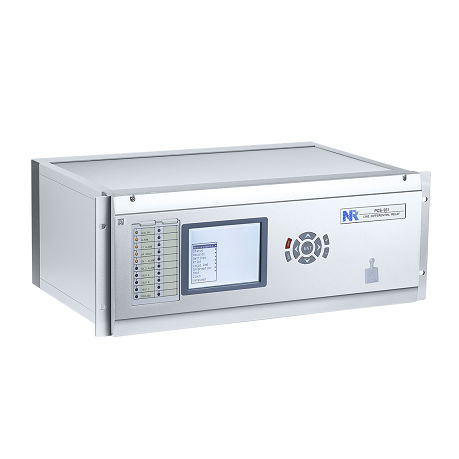

遠隔保護継電器 PCS-931

送電線用IEC差動

PCS-931リレーは、高速サブサイクル距離素子を備えた送電線にフルスキームの電流差動および距離保護ソリューションを提供します。また、距離保護と地絡保護のパイロットスキームは、送電線に完全な保護ソリューションを提供するために統合されています。PCS-931は、直列補償、二重回路、重負荷、弱切込み（WI）、短線、長線を含む多様な電圧レベルの架空線および地中ケーブルへの適用を意図している。リレーは、冗長テレコミュニケーションまたは3端子ラインアプリケーションに使用されるデュアルパイロットチャンネルを提供します。単極または3極トリッピングの要件を満たすことができ、また、単極および/または3極オートリクロージング機能を提供します。PCS-931は、オプションのデュアルCT入力、デュアル・ブレーカー故障保護、デュアル・ブレーカー自動閉鎖、デュアル・シンクロチェックを提供し、シングル・ブレーカーおよびデュアル・ブレーカー・アプリケーションに適しています。さらに、このリレーは、サーキットブレーカ、断路器、アーススイッチのリモート/ローカル制御を提供します。 PCS-931は、適応拘束閾値、ダイナミック容量性電流補償、DPFC（偏差パワー周波数コンポーネント）差動保護、独自のパワースイングブロッキングロジックなどの革新的な特許技術を幅広く採用しており、正確で信頼性の高い動作を保証します。 PCS-931は、IEC 61850ステーション・バスおよびプロセス・バス・アプリケーションと互換性があります。IEC 61850-8-1 MMS、GOOSE、IEC 61850-9-2 サンプリング値をサポートしています。テストと設定用にRJ-45フェースプレートポートを備えており、試運転とメンテナンスが容易になります。
