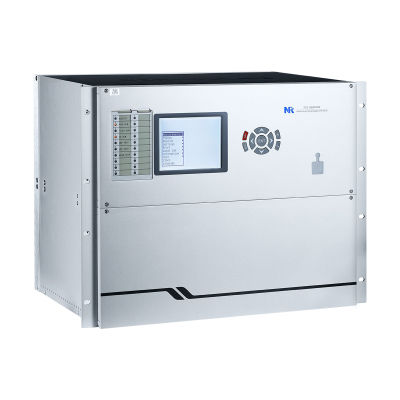

電流保護継電器 PCS-985B/AW

発電機用タービン差動

PCS-985発電機-変圧器ユニット保護は、ターボダイナモ、ガスタービン、水力、揚水発電、揚水発電、原子力発電に適用できます。従来のCT/VTおよびECT/EVTをサポートし、発電所の自動化のためのインターフェースを提供します。 中型から大型の発電機では、2セットのPCS-985プロテクションを使用して重複保護構成を実現することができます。2つのPCS-985プロテクションは異なるCTグループを使用し、1つのPCS-985のメインおよびバックアッププロテクションは1つのCTグループを共有します。 PCS-985Bは、通常、発電機、主変圧器、降圧変圧器、励磁器または励磁器で構成されるターボダイナモまたは原子力発電機-変圧器ユニットのための完全な保護スキームを提供します。 PCS-985AWは、異なる接続モードを持つ大規模な水力発電機または揚水発電機-変圧器ユニットに適用することができます。 - 発電機変圧器ユニット（87GT）の電流差動保護 - 発電機（87G）の電流差動保護 - 主変圧器（87T）の電流差動保護 - 降圧トランス(87T)の電流差動保護 - 励磁トランスまたは励磁器の電流差動保護(87E)
