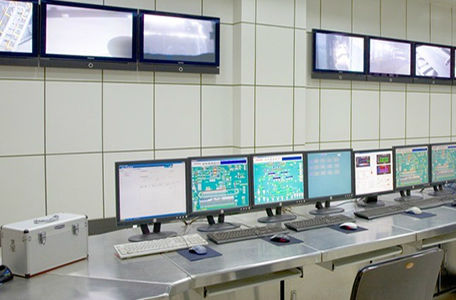

エネルギー供給ネットワークオートメーション システム PCS-9700

PCS-9700は、変電所、発電所、各種産業向けの最先端の自動化システムです。PCS-9700には、多様な先端技術と特許が搭載されています。配電レベルから超高圧（EHV）レベルまで、さまざまな変電所に組み込むことができる。国際標準に基づいた保護、制御、イーサネット、IT、通信技術のアプリケーションを統合しています。さらに、PCS-9700はIEC61850規格に完全に対応しています。システムは、より信頼性が高く、拡張性があり、保守が容易なベイ指向およびオブジェクト指向構造の層状分散アーキテクチャを採用しています。 また、NRは、従来の変電所からデジタル変電所へのレトロフィットを可能にするソリューションを提供しています。 リアルタイムのデータ取得と処理 PCS-9705 Bay Control Unit（略称：BCU）を適用し、リアルタイムのデータ取得・処理を行います。 制御操作、同期チェック、連動 PCS-9705 BCUは、遮断器（CB）、遮断器スイッチ（DS）、接地スイッチ（ES）、変圧器タップチェンジャーなどの制御運転、同期チェック、連動機能を備えています。 制御センターとの通信 PCS-9799ステーション・マネージャーは、変電所内のリレー、計測器、制御器などのIEDの信号を収集・蓄積し、コントロール・センター（CC）や分散制御システム（DCS）などの上位システムにマッピングするステーション・コミュニケーション・マネージャーとして働く。 PCS-9799は、IEC 61850、IEC 60870-5-101/104、IEC 60870-5-103、Modbus、DNP3.0など、いくつかのプロトコルをサポートしています。 クロック同期
