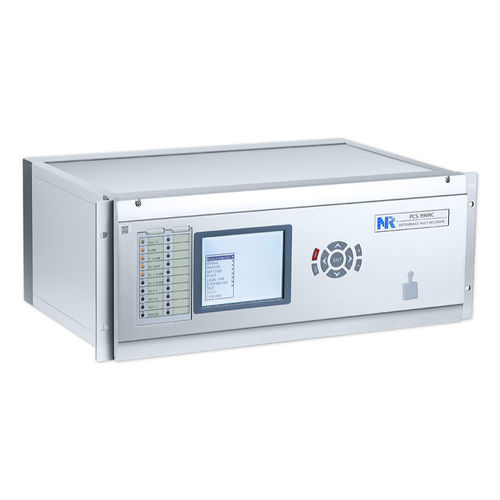

デジタル故障記録装置 PCS-996RC

PCS-996RC の妨害及び欠陥のレコーダーは電力系統の動的欠陥プロセスを記録するために主に使用されます。DFR は 1 つの制御装置（PCS-996RC）および多数の獲得の単位（PCS-996RA）で構成されます。制御装置はポイントツーポイント通信モードの光ファイバー ケーブルによって獲得の単位につながります。 制御装置 PCS-996RC は量の大きい配列を集中し、監視するために責任があります別の獲得 unit.The 獲得ユニット PCS-996RA からの量の大きい配列を集中し、監視することはアナログの量およびデジタル quantities.One 制御装置が 1~4 獲得ユニットと接続できるように見本抽出し、同期することを責任があります。獲得の単位の各々に 48 のアナログ チャンネルおよび 96 のデジタル チャンネルがあります。 代表的な構成：1×PCS-996RC＋2×PCS-996RA、アナログ96ch、デジタル192chの場合 代替構成：1×PCS-996RC＋(1～4)×PCS-996RA、(1～4)×48アナログチャネル、(1～4)×96デジタルチャネル、最大192アナログチャネル、384デジタルチャネル
