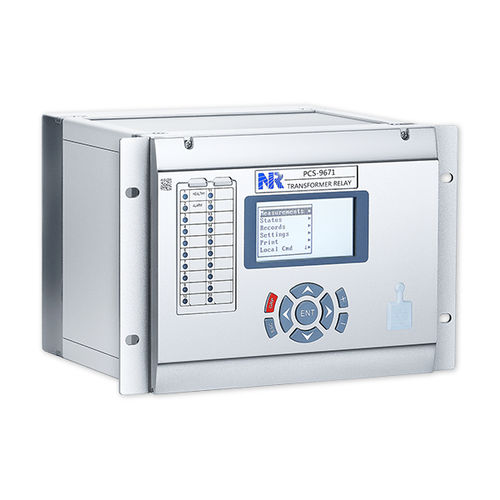

電流保護継電器 PCS-9671

過励磁IECプログラム可能

PCS-9671は、2巻トランス用の小型数値リレーです。リアクトルやスタブバスの電流差動保護に利用できます。また、リアクトルの保護に使用したり、1.ハーフブレーカー配置のスタブ電流差動保護として実装したりすることもできます。拘束電流差動保護、非拘束差動保護、制限された地絡保護が提供されています。 モジュール式ハードウェア設計、スケーラブルなファンクションライブラリ、プログラマブルロジック、コンフィギュラブルI/O、および定義可能なLEDにより、包括的な柔軟性が提供されています。これにより、ユーザーは特定のプロジェクト用にカスタマイズされたスキームを作成することができます。2つの固定LEDと18個の構成可能な3色LED（緑/黄/赤）が用意されています。このリレーは、IEC 61850ステーションバスおよびプロセスバスアプリケーションと互換性があります。IEC 61850-8-1 MMS、GOOSE、IEC 61850-9-2 サンプリング値をサポートしています。RJ-45 フェースプレートポートは、テスト、設定、試運転、メンテナンスを容易にするために実装されています。 - 拘束電流差動保護。(87T) - 無制限電流差動保護。(87UT) - 制限付き地絡保護(64REF) - 第2、第3高調波による突入電流ブロッキング - 第5高調波による過剰興奮ブロッキング - CT飽和度検出 - 位相過電流保護(50/51P) - ゼロシーケンス過電流保護(50/51G) - 負のシーケンス過電流保護 (46) - 熱保護 (49) - 不足電圧および過電圧保護 (27/59) - ゼロシーケンス過電圧保護（59G - 負のシーケンス過電圧保護 (47) - 過剰な興奮の保護 (24) - CT回路の監督。(CTS)
